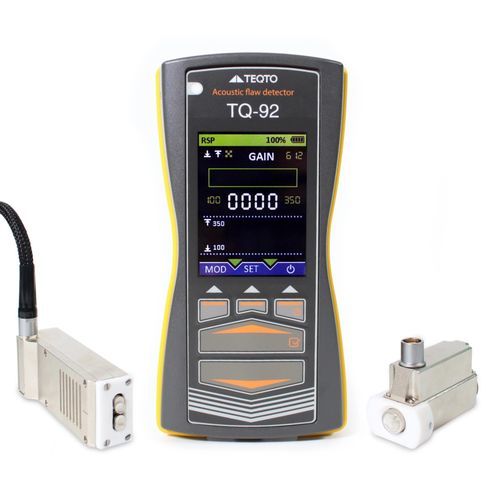

Akustischer Fehlerdetektor TQ-92

Phased-Arrayfür ZfPHandgerät

Der TQ-92 ist ein tragbares Gerät, das für die Erkennung von Delaminationen und anderen Materialfehlern durch manuelles Scannen des Inspektionsbereichs entwickelt wurde. Das Gerät ist unverzichtbar für zerstörungsfreie Prüfungen von verklebten oder laminierten Komponenten unter Verwendung der Mechanischen Impedanzanalyse (MIA). - Anwendung: Prüfung von mehrschichtigen Laminaten, Faser-Laminat-Materialien, Laminat-Waben-Verbindungen, Laminat-Metall-Verbindungen, Metall-Metall-Verbindungen, Metallschweißen, Metall-Filzmetall-Löten, harten und weichen Schäumen und Holzlaminaten. Betriebsvorteile: - Hohe Erkennungsfähigkeit und räumliche Auflösung innerhalb eines Inspektionsbereichs von 0,15 mm bis 13 mm - Extra-leichtes und kompaktes elektronisches Gerät für komfortable Feldarbeit - Trockene Kopplung des Sensors, die die Notwendigkeit von Kopplungsflüssigkeit eliminiert - Stabile und zuverlässige Anzeigen, die durch den konstanten Druck des federbelasteten Sensors gewährleistet werden - Einfache Bedienung des Geräts und klare Interpretation der Inspektionsergebnisse Konstruktionsvorteile: - Schneller Start: minimale Schulung für neue Bediener erforderlich - Einfache Kalibrierung: automatische Sensorkalibrierung am Inspektionsobjekt - Stabile und zuverlässige Funktion auf rauen/ungleichmäßigen Oberflächen dank des federbelasteten Sensordesigns - Kundenspezifisches Sensordesign für spezifische Materialkombinationen verfügbar Mögliche Quellen für Materialfehler: - Aufprallschäden durch Fremdkörper - Hagel und Blitzeinschläge - Festigkeitsverlust durch Hitze - Dickenvariationen - Osmoseschäden an Glasfaserbooten Technische Spezifikationen: - Messprinzip: Mechanische Impedanzanalyse (MIA) - Inspektionsbereich durch zwei MIA-Wandler: 0,15 mm bis 13 mm / 0,006 bis 0,5 Zoll (abhängig von den Materialeigenschaften) - Fehlererkennungskapazität: Für laminierte Komponenten: > dia 8 mm/0,3 Zoll, Für Metalllegierungsverbindungen: > dia 0,5 mm/0,02 Zoll mit einer Größenbestimmungsgenauigkeit 8 mm, Metalllegierungsverbindungen >0,5 mm, Größenbestimmungsgenauigkeit <25% - Senderart: Impulsanregung - Abmessungen der elektronischen Einheit: 159 x 77 x 35 mm - Gewicht: 0,3 kg - Display: 2,4-Zoll-Farb-TFT, 240x320 - Batterie: 3 x NiMH, ≥2.700 mAh, bis zu 20 Stunden Betrieb - PC-Schnittstelle: USB - Umwelt: 10–50°C, bis zu 98% Luftfeuchtigkeit bei 20°C
