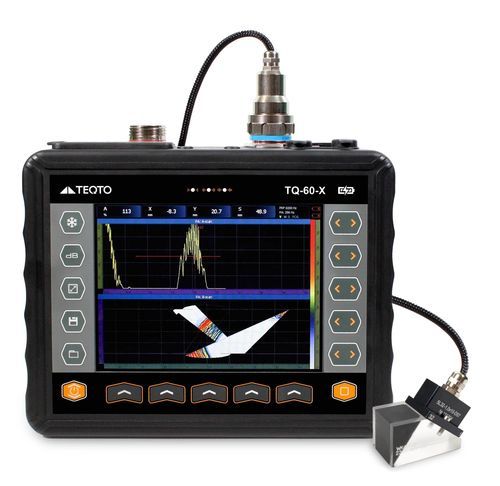

Ultraschallfehlerdetektor TQ-60-X

Phased-Array

Das TQ-60-X ist ein Hochleistungs-Ultraschallprüfgerät für den gleichzeitigen Betrieb mit zwei 64-Kanal-Phased-Array-Prüfköpfen und einer Vielzahl von Scannern, einschließlich Rollenscannern und kombinierten PA+TOFD-Scannern. Mit einer S-Bild-Auffrischungsrate von 100 Hz ermöglicht es eine Hochgeschwindigkeits-Schweißnahtprüfung von beiden Seiten mit bis zu 6-9 Metern pro Minute. Das Gerät unterstützt außerdem bis zu zwei TOFD-Kanäle und erfüllt damit die weltweiten Prüfstandards. Ein klassischer Fehlererkennungsmodus ist ebenfalls enthalten. Ein fortschrittliches Softwarepaket ermöglicht die automatische Datenerfassung, Bildverarbeitung und 3D-Visualisierung für eine detaillierte Auswertung.Schweißnahtprüfung mit Phased-Array- und TOFD-TechnikenAutomatisiertes Scannen mit 2D-ScannernFehlererkennung in MetallstrukturenHochgeschwindigkeits- und hochauflösende Prüfung komplexer GeometrienPost-Scan 3D-Analyse und BerichterstellungBetriebsvorteile:Unterstützt die vollständige Definition der Schweißnahtgeometrie, einschließlich Wanddickenunterschiede, Kappenraupenabmessungen und Breite der WärmeeinflusszoneUniverselle, klar strukturierte Prüfkopfpositionierung auf dem Scanner gewährleistet eine präzise Datenausrichtung in einem einheitlichen ScanBis zu 4 Prüfgruppen können für jeden Phased-Array-Prüfkopf konfiguriert werdenHochauflösende Bildgebung mit mehreren Scanarten: - Klassisches S-Scan - L-Scan mit festem Winkel - Kombiniertes LS-Scan (zusammengesetztes S-Scan mit Strahlschwenkung und Blendenbewegung)Prüfkopfeigenschaften:Phased-Array-Kanäle (PA):Generatoranordnung: 16:128 (optional 32:128)Erregerspannung: ±75 VPImpulstyp: FunkimpulsSynchronisation: durch Positionsgeber oder durch ZeitVerstärkung: 0-80 dB (0,5 dB-Schritt)Betriebsfrequenzbereich: 500 kHz - 20 MHzAbtastrate: 100 MHzADC-Auflösung: 10 BitDatenauflösung: 16 BitSignalaufzeichnung: Digitale Aufzeichnung jeder WellenformMaximale A-Scan-Länge: bis zu 10.000 PunkteImpulswiederholfrequenz: Bis zu 20 kHzAnzahl der Fokalgesetze: bis zu 1024Empfindlichkeitsnivellierung: 2D nach Winkel und Tiefe (TCG-Bereich 60 dB, 32 Punkte mit Steigung bis zu 50 dB/μs)Fokustypen: Tiefe, Weg, Abstand, AutoDekimation: 1:1 / 1:128Einzelelement-Kanäle (konventionelle UT):Anzahl der Kanäle: 2 unabhängigeAnregungsspannung: ±200 VOBetriebsfrequenzbereich: 500 kHz - 20 MHzAbtastrate: 100 MHzVerstärkung: 0-110 dB (Schritte: 0,1 / 0,5 / 1 / 2 / 6 dB)Verarbeitungsmodi: A-Scan, B-Scan, TOFDConnectors: 4 x Lemo 000Nutzung:Eingebauter Scan-Konstruktor für jede Gruppe erhöht die EinrichtungsflexibilitätEchtzeit- und Post-Scan-Fehleranalyse für sofortige ScanneranpassungTechnische Daten:Speicherung: USB-Flash oder Ethernet (10/100 Mbps)USB-Anschlüsse: 2 onboard + Hub für 5 weitereDatengröße: bis zu 300 MBStandard-Scangeschwindigkeit: 6-9 m/minScanlänge: 5000 MessungenDisplay: 8,5" TFT, 800x600, Kontrastmodus für SonnenlichtStromversorgung: 2 austauschbare Batterien, bis zu 12h BetriebExterne Stromversorgung: 220 V ABetriebstemperaturbereich: von -35 °C bis +50 °CAbmessungen: 280 × 245 × 100 mmGewicht: 2,5 kg (mit Batterie)Lieferumfang:Prüfgerät TQ-60-X2 wiederaufladbare BatterienLadegerätNetzteil (220 V AC)USB-SpeichergerätTransportkofferKurzanleitungKalibrierungsblock (optional)Softwarepaket für PC-AnalyseStabiler TransportkofferProduktdetails - Zubehör (von schema.org):Phased-Array-Sonden (verschiedene Konfigurationen)TOFD-SondenkitsRollenscannerPA+TOFD-KombiscannerKalibrierblöckeExterner Monitor (optional)EncoderkabelMerkmale / Technische Daten:Modell: TQ-60-XKategorie: Ultraschall-Phased-Array-FehlerprüfgerätMarke: TEQTOPhased Array: 2 x 64-KanalTOFD-Kanäle: bis zu 2S-Scan-Refresh-Rate: 100 HzScangeschwindigkeit: 6-9 m/minDisplay: 8,5" TFT, 800x600Stromversorgung: 2 austauschbare Batterien, 12h Betrieb, 220 V ACOBetriebstemperatur: -35 °C bis +50 °CAbmessungen: 280 × 245 × 100 mmGewicht: 2,5 kg
