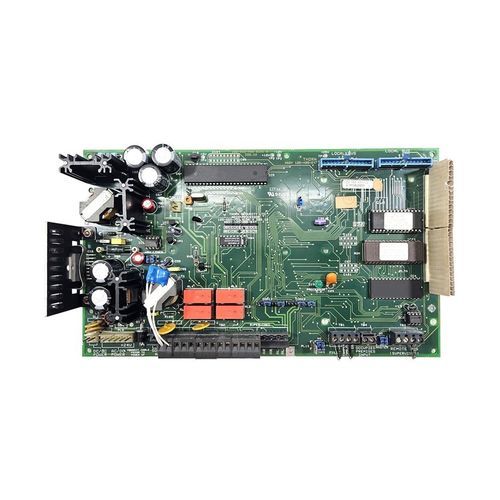

Leiterplatte für IoT-Anwendungen

HochgeschwindigkeitSchutz vor elektromagnetischen Störungenfür OEM

Produktübersicht
Die PCBA für das Hoch-Zuverlässigkeits-Überwachungssystem wurde für professionelle Videoüberwachungsgeräte entwickelt. Sie liefert stabile Signalverarbeitung und effiziente Bildübertragung in anspruchsvollen Industrie- und Sicherheitsumgebungen, mit erweitertem Temperaturbereich und verbessertem EMI-Schutz.

Kernparameter

• Hauptchipsatz: HiSilicon oder gleichwertiger Hochleistungsprozessor
• Betriebstemperatur: -40 °C bis +85 °C
• Stromeingang: 12 V DC mit Überspannungs- und Verpolungsschutz
• Speicher: unterstützt bis zu 8 GB DDR4, eMMC bis 32 GB
• Videoschnittstellen: HDMI, CVBS und IP-Netzwerkausgang
• Auflösungsunterstützung: bis zu 4K @ 30fps (Kodierung/Dekodierung)
• Konnektivität: Dual Ethernet, optionales WiFi-Modul, RS-485, USB 2.0/3.0
• Erweiterung: Mini-PCIe-Steckplatz für 4G/5G- oder AI-Beschleunigermodule

Materialien & Aufbau

• Leiterplatte: FR-4 TG150, 2 oz Kupfer, mit Konformalbeschichtung zum Schutz gegen Feuchtigkeit/Staub
• Bauteile: Industriequalitäts-Kondensatoren, Widerstände und Steckverbinder
• Kühlung: Aluminium-Kühlkörper mit Wärmeleitpads für kritische ICs
• Schutz: TVS-Dioden und Filter-Schaltungen auf allen Strom- und Signalleitungen

Anwendungsszenarien

• Brandschutz-Überwachungssysteme
• Industrielle und Outdoor-Sicherheitskameras
• Verkehrs- und öffentliche Raumüberwachung
• Smart-City- und IoT-Videoknoten

Hauptvorteile

• Stabiler Betrieb über weite Temperaturbereiche und unter rauen Bedingungen
• Optimiertes Leistungsdesign für kontinuierlichen 24/7-Betrieb
• Hohe Störfestigkeit; ausgelegt mit FCC/CE-EMI-Aspekten
• Modulares Design für einfache Anpassung und Skalierung
• ONVIF-Unterstützung für Integration in Fremdsysteme

Eigenschaften / Technische Daten

• Modell: High-Reliability Surveillance System PCBA
• Chipsatz: HiSilicon oder gleichwertig
• Temperaturbereich: -40 °C bis +85 °C
• Stromversorgung: 12 V DC mit Überspannungs- und Verpolungsschutz
• Arbeitsspeicher: bis 8 GB DDR4; eMMC bis 32 GB
• Video-Ausgänge: HDMI, CVBS, IP
• Max. Auflösung: 4K @ 30fps (Kodierung/Dekodierung)
• Konnektivität: Dual Ethernet, optionales WLAN, RS-485, USB 2.0/3.0
• Erweiterung: Mini-PCIe für 4G/5G oder AI-Module
• PCB-Material: FR-4 TG150, 2 oz Kupfer, Konformalbeschichtung
• Kühlung: Aluminium-Kühlkörper + Wärmeleitpads
• Schutz: TVS und Filter auf Strom- und Signalleitungen
• Konformität: Auslegung zur Erfüllung von FCC/CE-EMI-Anforderungen
