CNC-Drehmaschine TPS-5000HⅡ
horizontal4-AchsDoppelrevolver

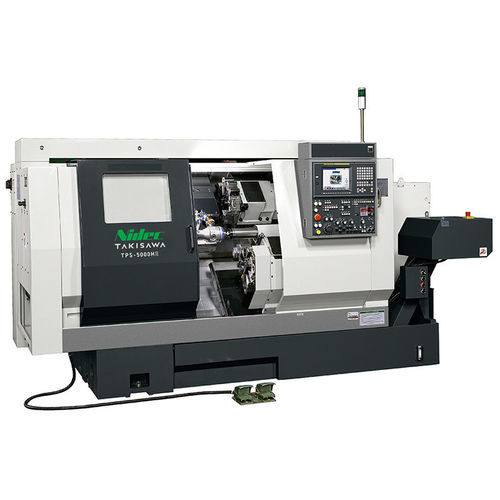

CNC-Drehmaschine - TPS-5000HⅡ - TAKISAWA - horizontal / 4-Achs / Doppelrevolver
CNC-Drehmaschine - TPS-5000HⅡ - TAKISAWA - horizontal / 4-Achs / Doppelrevolver
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
4-Achs
Aufnahme
Doppelrevolver
Anwendungsbereich
für Produktion, für nicht kreisförmige Werkstücke
Weitere Eigenschaften
kompakt, Multifunktion
Durchmesser

320 mm
(12,6 in)

Rotationsgeschwindigkeit

3.000 rpm, 4.000 rpm
(18.849,556 rad.min-1, 25.132,741 rad.min-1)

Länge des Werkstücks

250 mm
(10 in)

Max. Schnittlänge

250 mm
(10 in)

Nominalleistung

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Gesamtlänge

3.880 mm
(153 in)

Gesamtbreite

2.673 mm
(105 in)

Gesamthöhe

1.850 mm
(73 in)

Gewicht

6.000 kg
(13.228 lb)

Beschreibung

Der TPS-5000HⅡ ist eine prozessintegrierende CNC-Drehmaschine, die die Nichtkreis- (Oval-) Bearbeitung des Kolben-Außendurchmessers mit weiteren Bearbeitungsschritten über zwei Werkzeugrevolver vereint. Die 2-Revolver-/4-Achs-Konfiguration integriert die Nichtkreisbearbeitung zur Unterstützung flexibler Produktionen mit varianten- und losgrößenabhängigen Anforderungen.

Hauptmerkmale
  • Ovalbearbeitung des Kolben-Außendurchmessers (Nichtkreisbearbeitung)
  • Zusätzliche Bearbeitungsschritte über zwei Werkzeugrevolver
  • 2-Revolver, 4-Achsen CNC-Drehmaschine mit integrierter Nichtkreisbearbeitung
  • Ausgelegt für effiziente Kolbenbearbeitung in variantengesteuerter / losgrößenvariabler Produktion

Wesentliche Maschinenspezifikationen
  • Max. Drehdurchmesser / Max. Drehhöhe: φ320 / 250 mm
  • Spindeldrehzahl: Drehen: 4000 min⁻¹, Nichtkreis: 3000 min⁻¹
  • Turmtyp: T1, T2: Drehrevolver; T3: für Nichtkreisbearbeitung
  • Spindelmotor: 11 / 7,5 kW
  • Elektrische Leistung: 30,8 kVA
  • Druckluftversorgung: 0,5 MPa
  • Maschinenhöhe: 1850 mm
  • Aufstellfläche: 3880 × 2673 mm
  • Maschinengewicht: 6000 kg
