CNC-Drehmaschine TPS-V1000
horizontal

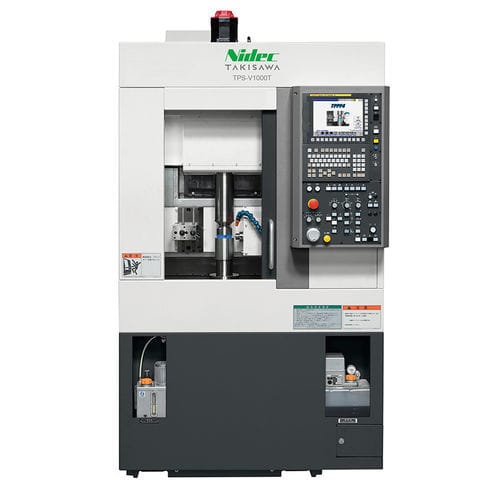

CNC-Drehmaschine - TPS-V1000 - TAKISAWA - horizontal
CNC-Drehmaschine - TPS-V1000 - TAKISAWA - horizontal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Durchmesser

130 mm
(5,12 in)

Länge des Werkstücks

160 mm
(6 in)

Nominalleistung

11 kW, 15 kW
(15 hp, 20,4 hp)

Gesamtlänge

1.180 mm
(46 in)

Gesamtbreite

3.075 mm
(121 in)

Gesamthöhe

2.200 mm
(87 in)

Gewicht

4.000 kg, 4.170 kg
(8.818 lb, 9.193 lb)

Beschreibung

Übersicht
  • Die TPS-V1000 ist eine vertikale Kolben-CNC-Maschine, ausgelegt für hochgeschwindige nicht-kreisförmige Bearbeitung bei minimaler Standfläche.


Hauptmerkmale
  • Keramikführung und Linearmotorantrieb am Vorrichtungsteil für nicht-kreisförmige Bearbeitung ermöglichen hohe Beschleunigung und verkürzte Bearbeitungszeiten.
  • Zwei Konfigurationen: TPS-V1000 (Standard) und TPS-V1000T (mit NC-Servo-Reitstock für synchronen Spindeldreh).
  • Optionale Kammplatte zur Integration weiterer Arbeitsgänge neben der nicht-kreisförmigen Bearbeitung.


Maschinen-Hauptspezifikationen
  • Reitstock: TPS-V1000 = Keine; TPS-V1000T = Inklusive (NC-Servo-Reitstock, spindelsynchron).
  • Max. Drehdurchmesser / Max. Drehlänge (mm): Φ130 / 160.
  • Spindeldrehzahl (min⁻¹): 4000.
  • Werkzeugrevolvertyp: für nicht-kreisförmige Bearbeitung.
  • Spindelmotor (kW): 15 / 11.
  • Elektrische Leistung (kVA): TPS-V1000 = 20; TPS-V1000T = 21.
  • Druckluftquelle (MPa): 0.5.
  • Maschinenhöhe (mm): 2200.
  • Benötigte Stellfläche (mm): 1180 × 3075.
  • Maschinengewicht (kg): TPS-V1000 = 4000; TPS-V1000T = 4170.


Technische Merkmale
  • Produkttyp: Vertikale Kolben-CNC-Maschine, spezialisiert auf nicht-kreisförmige Bearbeitung.
  • Hauptvorteile: kompakte Stellfläche, Fähigkeit zu hochgeschwindiger Bearbeitung und Prozessflexibilität durch optionale Kammplatte.
  • Varianten: TPS-V1000 (Standard) und TPS-V1000T (mit NC-Servo-Reitstock für spindelsynchrone Rotation).
