CNC-Drehmaschine TPS-3200HⅡ
horizontalfür nicht kreisförmige Werkstücke

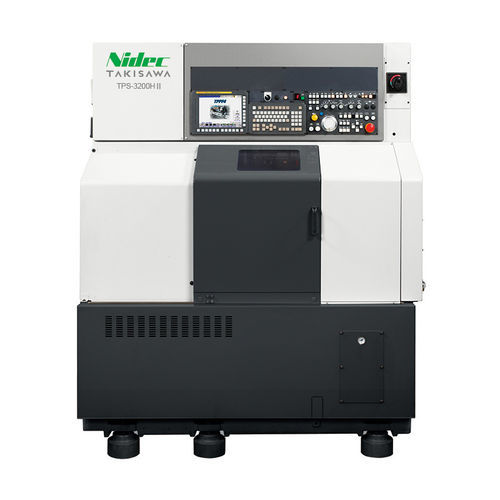

CNC-Drehmaschine - TPS-3200HⅡ - TAKISAWA - horizontal / für nicht kreisförmige Werkstücke
CNC-Drehmaschine - TPS-3200HⅡ - TAKISAWA - horizontal / für nicht kreisförmige Werkstücke
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anwendungsbereich
für nicht kreisförmige Werkstücke
Durchmesser

246 mm
(9,69 in)

Rotationsgeschwindigkeit

1.000 rpm
(6.283,185 rad.min-1)

Länge des Werkstücks

320 mm
(13 in)

Nominalleistung

7 kW
(9,5 hp)

Gesamtlänge

1.795 mm
(71 in)

Gesamtbreite

1.850 mm
(73 in)

Gesamthöhe

1.900 mm
(75 in)

Gewicht

2.600 kg
(5.732 lb)

Beschreibung

Der TPS-3200H2 ist eine Drehmaschine für nicht-kreisförmige Bearbeitung von Kolbenringen, ausgelegt für ovale (apple-shaped) Bearbeitung des Innen- (ID) und Außendurchmessers (OD) mit integrierter Abtrennfunktion. Die Maschine führt das OD-Drehen an der normalen Werkzeugrevolver aus und führt danach sequenziell das ID-Drehen sowie das Abtrennen mittels eines X-Achsen ID-Drehwerkzeughalters und eines Abtrennwerkzeughalters an der Hauptwerkzeugrevolver durch.

Anwendungen / Hauptfunktionen
  • Ovale (apple-shaped) Bearbeitung von ID und OD von Kolbenringen
  • Integrierte Abtrennoperation unmittelbar nach dem Drehen
  • Sequenzieller Bearbeitungsablauf in einer Aufspannung: OD-Drehen (normale Revolver) → ID-Drehen und Abtrennen (X-Achsen ID-Werkzeughalter und Abtrennwerkzeughalter an der Hauptrevolver)


Merkmale / Technische Daten
  • Max. Drehdurchmesser / Max. Drehweite: φ246 / 320 mm
  • Spindeldrehzahl: 1000 min-1
  • Revolvertype: für nicht-kreisförmige Bearbeitung
  • Spindelmotor: 7 kW
  • Elektrische Leistung: 14.0 kVA
  • Druckluftversorgung: 0.5 MPa
  • Maschinenhöhe: 1900 mm
  • Aufstellfläche erforderlich: 1795 × 1850 mm
  • Maschinengewicht: 2600 kg
