CNC-Drehmaschine TPS-3400HⅡ
horizontalHochgeschwindigkeit

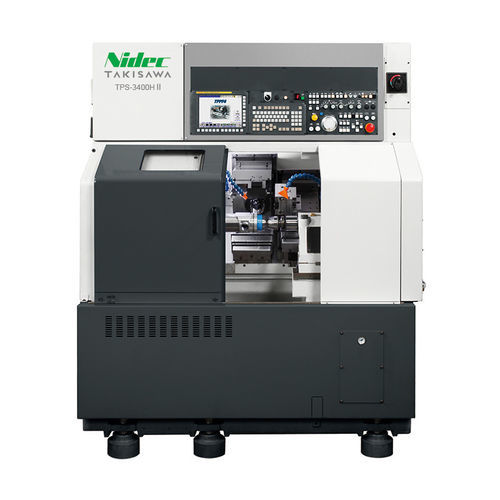

CNC-Drehmaschine - TPS-3400HⅡ - TAKISAWA - horizontal / Hochgeschwindigkeit
CNC-Drehmaschine - TPS-3400HⅡ - TAKISAWA - horizontal / Hochgeschwindigkeit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Leistung
Hochgeschwindigkeit
Durchmesser

260 mm
(10,24 in)

Rotationsgeschwindigkeit

4.000 rpm
(25.132,741 rad.min-1)

Länge des Werkstücks

285 mm
(11 in)

Nominalleistung

11 kW
(15 hp)

Gesamtlänge

1.600 mm
(63 in)

Gesamtbreite

2.370 mm
(93 in)

Gesamthöhe

1.970 mm
(78 in)

Gewicht

3.000 kg
(6.614 lb)

Beschreibung

Der TPS-3400HⅡ ist ein Takisawa-Bearbeitungszentrum für Kolben, entwickelt für die Ovalbearbeitung des Außendurchmessers (OD) und die Bearbeitung von Ringnuten bei Automobilmotor-Pleueln. Er vereint Takisawas eigene Steuerungssoftware und eine Hochgeschwindigkeits-Ovalbearbeitungseinheit, um Prozessschritte zu reduzieren und gleichzeitig hohe Genauigkeit zu gewährleisten.

Hauptmerkmale
  • Prozessreduzierung durch Kombination von Ovalbearbeitung des OD und Ringnutenbearbeitung bei Kolben.
  • Takisawa-eigene Programmiersoftware für Kolbenbearbeitung (TPPF3) für optimierte Bearbeitungsabläufe.
  • Von Takisawa entwickelte Ovalbearbeitungseinheit mit sehr hoher Bearbeitungsgeschwindigkeit und hoher Genauigkeit.
  • Drehwerkzeugträger für das Ringnutendrehen des Kolben-Außendurchmessers kann je nach Nutform geneigt werden, um verschiedene Nutläufe zu bedienen.
  • Hochgeschwindigkeitsbearbeitungsfunktion synchronisiert die C-, Z- und Y-Achsen für die schnelle Bearbeitung ovaler Außendurchmesserprofile.


Anwendungen
  • Integrierte Bearbeitung von ovalem Außendurchmesser und Ringnut für Motorpleuel/ Kolben zur Reduzierung von Prozessschritten in der Produktion.


Technische Daten
  • Max. Drehdurchmesser / Max. Dreh Länge: Φ260 / 285 mm
  • Spindeldrehzahl: 4000 min⁻¹
  • Türmentyp: für nichtkreisförmige Bearbeitung; für Drehen
  • Spindelmotor: 11 kW
  • Elektrische Leistung: 22.2 kVA
  • Druckluftquelle: 0.5 MPa
  • Maschinenhöhe: 1970 mm
  • Aufstellfläche: 1600 × 2370 mm
  • Maschinengewicht: 3000 kg
