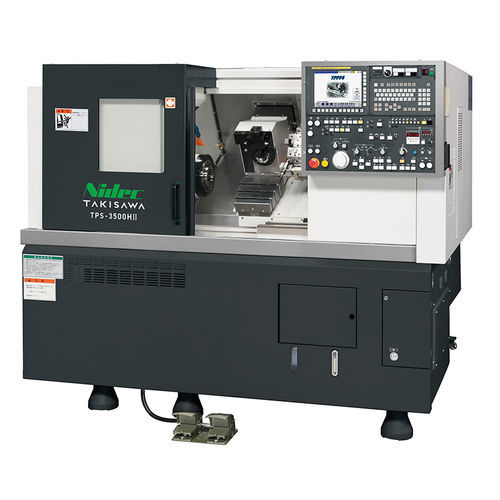

CNC-Drehmaschine TPS-3500HⅡ

horizontalkompakt

Kompakte Maschine, die den kompletten Prozess der elliptischen Kolbenbearbeitung zusammenführt und sowohl ovale als auch standardmäßige Kolbendrehungen ermöglicht. Integriert Takisawa's Non-Circular-Bearbeitungssystem mit einer standardmäßigen Drehrevolver-Turret, hydraulischem Reitstock und Spänetransport nach hinten. Entwickelt für die einfache Integration in bestehende Kolbenfertigungslinien und ausgestattet mit der TPPF3-Software für multitaskingfähiges Kolbendrehen.

Hauptfunktionalitäten

• Elliptische (nicht-kreisförmige) Kolbenbearbeitung und standardmäßiges Kolbendrehen
• Kombination des Non-Circular-Bearbeitungssystems mit einer standardmäßigen Drehrevolver-Turret (Ein-Turret-Konfiguration)
• Hydraulischer Reitstock zur Werkstückunterstützung
• Späneförderer mit Austritt hinten für effiziente Späneentsorgung
• Integrationsbereit für bestehende Kolbenproduktionslinien
• Ausgestattet mit der TPPF3-Software für die nächste Generation des multitaskingfähigen Kolbendrehens

Technische Daten / Merkmale

• Max. Drehdurchmesser / Max. Dreheslänge: Φ260 / 250 mm
• Spindeldrehzahl: 4000 min⁻¹
• Turrettentyp: Turret für Non-Circular-Bearbeitung und Turret für Drehen (1 Turret)
• Spindelmotor: 11 kW
• Elektrische Leistung: 23,0 kVA
• Druckluftquelle: 0,5 MPa
• Maschinenhöhe: 1725 mm
• Stellfläche erforderlich: 2125 × 2500 mm
• Maschinengewicht: 3600 kg
