CNC-Drehmaschine TPS-4100HⅡ
horizontal2-Achsfür die Produktion kleiner Teile

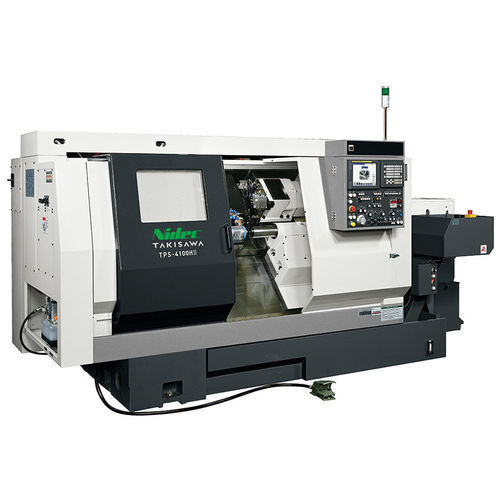

CNC-Drehmaschine - TPS-4100HⅡ - TAKISAWA - horizontal / 2-Achs / für die Produktion kleiner Teile
CNC-Drehmaschine - TPS-4100HⅡ - TAKISAWA - horizontal / 2-Achs / für die Produktion kleiner Teile
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anwendungsbereich
für die Produktion kleiner Teile, für nicht kreisförmige Werkstücke
Leistung
hohe Effizienz
Weitere Eigenschaften
Multifunktion
Durchmesser

320 mm
(12,6 in)

Rotationsgeschwindigkeit

4.000 rpm
(25.132,741 rad.min-1)

Länge des Werkstücks

250 mm
(10 in)

Max. Schnittlänge

Min: 250 mm
(10 in)

Max: 250 mm
(10 in)

Nominalleistung

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Gesamtlänge

3.880 mm
(153 in)

Gesamtbreite

2.673 mm
(105 in)

Gesamthöhe

1.850 mm
(73 in)

Gewicht

5.500 kg
(12.125 lb)

Beschreibung

Übersicht
Prozessintegrierter 2-Achs CNC-Drehmaschine mit integrierter Nicht-Rund- Bearbeitungsfunktion, um effiziente Bearbeitung von Kolben in variantenreicher, kleinserienorientierter Produktion zu ermöglichen. Führt ovale Bearbeitung des Kolben-Außendurchmessers aus und unterstützt eine zusätzliche Bearbeitung mit einer Revolverstation.

Anwendungsgebiete
  • Kolbenproduktion mit hoher Variantenvielfalt und kleinen Losgrößen
  • Konsolidierung von Prozessen zur Ersetzung mehrstufiger Linien
  • Fertigung von nicht-runden Außenkonturen


Hauptmerkmale
  • Integrierte Nicht-Rund-Bearbeitungsfunktion für ovale Außenprofile
  • Eine Revolverstation zur zusätzlichen Bearbeitung und Prozessintegration
  • Ausgelegt für flexible, variantenreiche Fertigung


Technische Daten
  • Max. Drehdurchmesser / Max. Drehlänge: Φ320 / 250
  • Spindeldrehzahl: 4000 min-1
  • Revolvertyp: T1: achteckige Trommelrevolver; T2: für Nicht-Rund-Bearbeitung
  • Spindelmotor: 11 / 7.5 kW
  • Elektrische Leistung: 28.1 kVA
  • Druckluftversorgung: 0.5 MPa
  • Maschinenhöhe: 1850 mm
  • Benötigte Stellfläche: 3880 × 2673 mm
  • Maschinengewicht: 5500 kg
