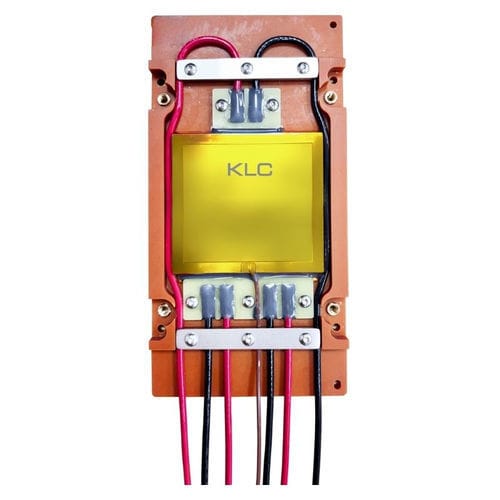

Das KLC Super High-Power Thermal Test Vehicle (TTV) mit Bakelit‑Montagebasis ist ein laborfähiger Wärmesimulator, der zum sicheren Aufbringen flüssigkeitsgekühlter Kühlplatten entwickelt wurde und gesteuerte thermische Lasten bis zu 12.800 W für die thermische Validierung von AI, HPC, CPU/GPU und hochdichten Rechensystemen nachbilden kann.

Kurzfassung
Das TTV integriert eine Bakelit‑Montageplatte, um mechanische Bewegung und Wärmeverluste zu minimieren und eine flache, reproduzierbare Schnittstelle für Cold‑Plate‑Validierung und Flüssigkeitskühlungs‑Tests zu bieten.

Hauptmerkmale

• Bakelit‑Sockel für die Montage der Kühlplatte: Direktbefestigung mit konfigurierbaren Schraubenmustern für stabilen mechanischen Kontakt.
• Thermische Validierung: konstante Kontaktkraft zwischen Heizelement und Kühlplatte für reproduzierbare Messdaten.
• Einstellbare Hochleistungsausgabe: wählbare Ausführungen 12–600 V einstellbar und feste 110 V / 220 V Geräte; Leistungsbereiche von wenigen Watt bis 12.800 W.
• Temperatursensor‑Optionen: Unterstützung für integrierte NTC‑ oder RTD‑Sensoren, Einzel‑ oder Mehrpunkt, zur Echtzeitüberwachung.
• Vollständige Anpassung: kundenspezifische Abmessungen (Standard 30×30 mm bis 80×80 mm oder nach Chip‑Footprint), Leistungsdichte, Spannungsbereiche, Schraubenmuster und Montagekonfigurationen.

Kurzprodukt‑Tabelle (Auszug)
Abmessungen A × B (mm) | Einstellbare Spannung (V) | Max. Strom (A) | Max. Leistung (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Wie Sie Ihr TTV auswählen

• Ziel‑Leistungsbereich (W): legen Sie die maximale thermische Last fest, die simuliert werden soll.
• Betriebsspannung (V): geben Sie die verfügbaren Stromversorgungsdaten an (12–600 V einstellbar oder 110/220 V fest).
• Temperaturüberwachung: geben Sie gewünschten Sensortyp (NTC/RTD) und Einzel‑/Mehrpunktmessung an.
• Mechanische Grenzen & Kühlkonzept: liefern Sie Platzangaben, Montagefußabdruck und Kühlansatz (Luft, Flüssigkeitskühlung/Cold Plate, Immersion, OAM).

Verfügbare Leistungs‑Spannungs‑Konfigurationen — 12V ~ 600V (Daten)
Abmessungen (mm) | Einstellbare Spannung (V) | Leistungsbereich (W) | Max. Strom (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

110V / 220V Konfigurationen (Auszug)
Voltage (V) | Abmessungen (mm) | Wählbare Leistung (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Technische Highlights

• Bakelit‑Sockel: direkte Montage an Kühlplatten, hohe mechanische Stabilität.
• Spannungsoptionen: einstellbar 12–600 V oder fest 110 / 220 V.
• Hohe Leistung: Gesamtausgang bis zu 12.800 W.
• Anpassbare Abmessungen: 30×30 mm bis 80×80 mm oder kundenspezifisch.
• Verkabelung & Sensoren: Unterstützung von UL‑zertifiziertem Hochvolt‑Kabel (z. B. 12AWG/16AWG) und optionalen NTC/RTD Sensoren.

Anwendungen

• Leistungstests von AI/HPC Kühlplatten und Flüssigkeitskühlsystemen
• Bewertung von TIM
• Benchmarking von Vapor Chambers und Kühlkörpern
• Validierung von Immersion‑ und OAM‑Wärmesystemen
• Entwicklung und Laborvalidierung von Kühllösungen

Hinweis
Das TTV ist für reproduzierbare Labor‑Thermosimulationen mit sicherer mechanischer Befestigung ausgelegt, um Instabilitäten während der Prüfung zu vermeiden. Kundenspezifische Schraubenmuster, Montagefunktionen und Leistungs-/Spannungskonfigurationen sind erhältlich, um spezifische Kühlplatten‑Footprints abzudecken.

Technische Spezifikationen

• Modellfamilie: Thermal Test Vehicle (TTV)
• Maximale wählbare Leistung: bis zu 12.800 W
• Standardmontagefuß: Bakelit‑Montageplatte
• Standardabmessungen: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm (kundenspezifische Größen möglich)
• Spannungsoptionen: einstellbar 12–600 V oder fest 110 V / 220 V
• Temperaturmessung: Unterstützung NTC / RTD, Einzel‑ oder Mehrpunkt
• Verkabelung: Unterstützung UL‑zertifizierter 12AWG / 16AWG Leitung
• Hauptanwendungen: Cold Plate Validierung, Flüssigkeitskühlungs‑Tests, TIM‑Bewertung, Vapor Chamber Benchmarking
