Elektronische Last / AC KLC TTV 2.0

Kurzübersicht

• Basierend auf KLC TTV 2.0
• Multi-Zonen-Hotspot-Simulation
• Unterstützung für extrem hohe Leistungsdichte
• Chiplet- und KI-Beschleuniger-Validierung
• Vollständige Anpassungsunterstützung
• Integrierte Sensorkonfiguration

Produktbeschreibung

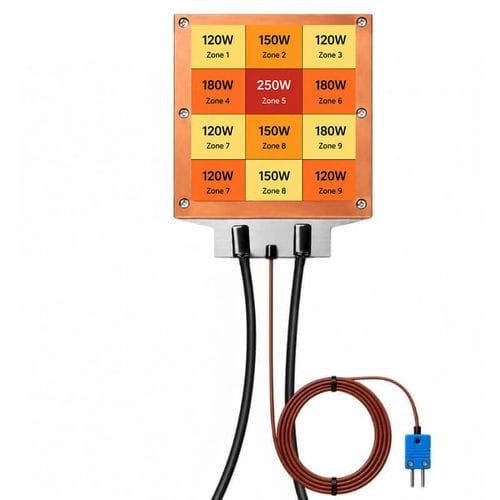

KLC TTV 2.0 Mehrzonen-Leistungs-Wärmetestfahrzeug für Prozessoren, Chiplets und KI-Beschleuniger der nächsten Generation. Entwickelt zur realistischen Nachbildung ungleichmäßiger Wärmeverteilungen (Hotspots) moderner KI-/HPC-Chips und zur Validierung von Kühlplatten, Flüssigkeitskühlung, Direkt-Chip-Kühlung, Immersionskühlung und Zweiphasenkühlung. Die Plattform basiert auf einer standardisierten, modularen Architektur mit unabhängiger Leistungszonenkonfiguration, benutzerdefinierten Heizmustern, Mehrpunkt-Temperaturüberwachung und integrierten Steuerungslösungen.

Warum TTV 2.0?
Fortschrittliche Halbleitertechnologien (Chiplets, HBM, heterogene Integration) erzeugen multiple lokale Hotspots, die mit Einzonen-Prüfplattformen nicht präzise abgebildet werden können. KLC TTV 2.0 bietet eine hochgradig anpassbare Multi-Zonen-Lösung, die realistische Hotspot-Eigenschaften simuliert und eine genaue thermische Validierung erlaubt.

Hauptmerkmale

• Mehrzonen-Stromkonfiguration: Unterstützt typischerweise 15 oder 25 unabhängige Leistungszonen (anpassbar)
• Kundenspezifische Stromzonen: Zonendesign gemäß kundenspezifischem Leistungs-Layout für GPU/CPU/Chiplet/HBM
• Flexible Sensorkonfiguration: Integrierte Thermoelemente Typ T, optionale RTD-Sensoren, kundenspezifische Anordnungen
• Integriertes Steuerungssystem: Temperaturregelung, Leistungsüberwachung, Mehrzonenregler
• Einstellbares Wechselstromnetzteil: Kompatibel mit 110/220 VAC Eingang und 0–260 VAC einstellbarem Ausgang
• Einstellbare Super-Hochleistungsausgabe: Anpassbare thermische Last & Leistungsdichte (u. a. 150–300 W/cm² oder kundenspezifisch 500–1.000+ W/cm²)
• Standardisierte Abmessungen & Dicke zur Verkürzung der Lieferzeit
• Modulares Plattformdesign und hochleitfähige Hybridstruktur mit niedrigem Wärmewiderstand
• 100 % integrierte Temperatursensoren vom Typ T für präzise Echtzeitüberwachung

Vorteile / Technische Vorteile

• Höhere Genauigkeit der thermischen Simulation
• Realistische Hotspot-Emulation
• Unabhängige Leistungsregelung für jede Zone
• Verbesserte Optimierung des Kühlsystems
• Schnellere Überprüfung des thermischen Designs
• Verkürzte Produktentwicklungszeit
• Geeignet für extrem hohe Wärmestromdichten und robuste Zuverlässigkeitstests

Hauptanwendungen

• Thermische Validierung von KI-Servern
• KI-Prozessorentwicklung
• GPU-Hotspot-Simulation
• Thermische Charakterisierung von CPUs
• Validierung von KI-Beschleunigern und ASICs
• Thermische Validierung von Chiplets und HBM-Kühlung
• Validierung von Kühlplatten, Flüssigkeitskühlung, Zweiphasenkühlung und Immersionskühlung
• Forschung zur Kühlung mit hohem Wärmestrom

Komponenten des Validierungs-Ökosystems

• Mehrzonen-Wärmetestfahrzeug (TTV)
• T-Typ-Sensoren
• Temperaturregler
• Mehrzonensensoren / Mehrpunkt-Temperaturüberwachung
• Obere und untere Klemmplatte
• Befestigungsdruckbaugruppe
• Kühlplattenhalterung
• Einstellbares Netzteil / Mehrzonenregler

Anpassbare Optionen

• Kundenspezifische Abmessungen (30 × 30 mm bis 80 × 80 mm, andere Größen auf Anfrage)
• Ziel-Ausgangsleistung und erforderliche Leistungsdichte (W/cm²)
• Feste oder einstellbare Spannungskonfigurationen
• Optionen für integrierte Temperatursensoren (NTC, RTD, Thermoelement)
• Montage, Schnittstellen und Layoutanpassung
• Anwendungsspezifisches thermisches Design (Kühlplatte, Heatpipe, Flüssigkeitskühlung, KI-Servertests)

Technische Tabellen
Table: Abmessungen (mm) | Einstellbare Spannung (V) | Leistungsbereich (W) | Maximalstrom (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Table: Spannung (V) | Abmessungen (mm) | Wählbare Leistung (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Hinweis zu Konfiguration & Lieferzeit
Standardkonfigurationen umfassen typischerweise 15 oder 25 Zonen; kundenspezifische Layouts möglich. Übliche Lieferzeit ≈ 6–8 Wochen, abhängig von Projektkomplexität.

Charakteristiken / Spezifikationen (Kurzliste)

• Modellbasis: KLC TTV 2.0 (standardisierte Plattform)
• Hersteller / Marke: KLC Corporation
• Konfigurierbare Zonen: Standard 15 oder 25 (kundenspezifisch erweiterbar)
• Sensorunterstützung: T-Typ Thermoelemente (standard), optionale RTD/NTC und kundenspezifische Sensoren
• Spannungsein-/ausgang: Kompatibel mit 110/220 VAC Eingang; 0–260 VAC einstellbarer Ausgang (modellabhängig)
• Leistungsdichte: Standard 150–300 W/cm²; kundenspezifisch bis 500–1.000+ W/cm²
• Abmessungen (Standard): 30×30 mm bis 80×80 mm (weitere Größen auf Anfrage)
• Temperaturüberwachung: Integrierte Mehrpunkt-Temperatursensorik (Typ T) für Echtzeitüberwachung
• Modulares, hochleitfähiges Hybridaufbau-Design mit niedrigem Wärmewiderstand
• Standardkonfigurationen und viele wählbare Leistungs-/Spannungsoptionen (siehe Tabellen oben)
