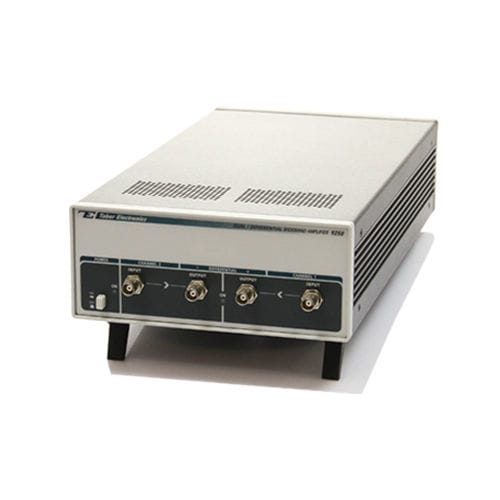

Signalverstärker 9250

differential2-KanalBreitband

Der 9250 ist ein Zweikanal-Verstärker im Vollmetallgehäuse für den Tischbetrieb mit einer Höhe von 2U (halbe 19-Zoll-Rackgröße). Das Gerät kann so konfiguriert werden, dass es entweder als zwei unabhängige Single-Ended-Kanäle oder als ein Eingang mit zwei Differenzausgängen genutzt wird. Das Gehäuse des Verstärkers wurde so konzipiert, dass er auf oder unter andere Tabor-Produkte gestapelt werden kann. Er lässt sich zudem neben einem Tabor-Generator in einem standardmäßigen 19-Zoll-Rack montieren. Die Kombination aus Wellenformgenerator und Verstärker ist eine ideale Lösung für praktisch jede Hochspannungsanwendung mit großer Bandbreite. Großsignalbandbreite bis 15 MHz Kleinsignalbandbreite bis 30 MHz Hohe Amplitude bis 40 Vp-p (an hoher Impedanz) Merkmale Eingangsparameter Die Eingänge der Verstärker lassen sich so konfigurieren, dass sie verschiedenen Quellenimpedanzen wie 50 Ω, 75 Ω oder 1 MΩ entsprechen, und die Ausgänge können so konfiguriert werden, dass sie verschiedenen Lastimpedanzen wie 50 Ω, 75 Ω oder 600 Ω entsprechen. Für jeden Kanal stehen drei Eingänge zur Verfügung: Ausgangseigenschaften Die Ausgänge befinden sich auf der Frontplatte. Es gibt zwei Ausgänge, einen für jeden Kanal. Wenn der 9250 als zwei separate Verstärker konfiguriert ist, erzeugen die Ausgänge verstärkte Signale im Bereich von 40 Vp-p bei offenem Stromkreis oder 20 Vp-p bei angepasster Lastimpedanz. Die Bandbreite der Ausgänge liegt bei großen Signalen bei etwa 20 MHz. Die Kleinsignalbandbreite kann bis zu 50 MHz betragen. Gerätekonfiguration Der 9250 kann als Differenzverstärker konfiguriert werden. In diesem Fall ist der Eingang von Kanal 2 deaktiviert, und das Signal am Eingang von Kanal 1 wird verstärkt und differentiell auf beide Ausgänge verteilt.
