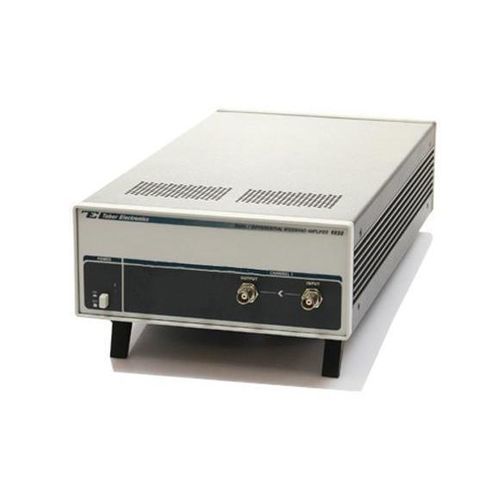

Signalverstärker 9160

EinkanalRackBreitband

Übersicht
Der 9160A ist ein breitbandiger, DC-gekoppelter Einkanal-Verstärker im Tischgehäuse, 2U Halb-19-Zoll-Rack-Format. Er liefert Hochvolt- und Hochstromausgang für anspruchsvolle Labor- und Industrieanwendungen.

Hauptmerkmale

• Typische Bandbreite: 45 MHz
• Bis zu 34 Vp‑p an 50 Ω (Standardkonfiguration)
• Spitzen-Ausgangsstrom bis 1 A; kontinuierliche Ausgangsleistung bis 10 W
• Schnelle Übergangszeit < 10 ns
• Niedrige Verzerrung bei Breitbandverstärkung
• Anpassbare Konfiguration: Verstärkung, Eingangsimpedanz, Ausgangsoptionen

Leistung
Das Gerät bietet hohe Amplitude mit stabiler Frequenzantwort über 45 MHz. Die Spitzenstromfähigkeit unterstützt Puls- und Daueranwendungen, die sowohl Spannungs- als auch Stromantrieb erfordern.

Gerätekonfiguration
Standard: Verstärkung x10, 34 Vp‑p an 50 Ω. Optional feste Verstärkungen x15 und x20 (Hinweis: Bandbreite kann bei höheren festen Verstärkungen abnehmen). Kopp lung wählbar DC oder AC.

Ausgänge
Frontplatten-Ausgänge liefern das verstärkte Signal an die abgestimmte Last. Wählbare Ausgangsoptionen: zwei getrennte Kanäle oder ein Kanal mit differentiellen Ausgängen (umschaltbar), abhängig von der Bestelloption.

Eingänge
Pro Kanal: Haupteingang (Vorderseite), Hilfseingang zum Summieren (Rückseite) und DC-Offset-Eingang (Rückseite). Eingangsimpedanz konfigurierbar: 50 Ω, 75 Ω oder 1 MΩ.

Zielanwendungen
Entwickelt für Piezoelektronik, Wandlercharakterisierung, MEMS-Tests, wissenschaftliche Breitbandmessungen und allgemeine Elektronik, die hohe Spannung und hohen Strom benötigt.

Bestellung & Optionen

• Modellbeispiel: 9160-10-50-D-S — 34 Vp‑p Einkanalverstärker
• Verstärkungsoptionen: x10 (Standard), x15, x20 (fest)
• Eingangsimpedanz: 50, 75, 1M
• Kopplung: D = DC, A = AC
• Ausgangskonfiguration: S = zwei getrennte Kanäle, D = einzelner Kanal differentiell

Zubehör

• 19" Einzel-Rack-Montagekit
• 19" Doppel-Rack-Montagekit
• Professionelles Trageetui

Verwandte Dokumentation
Datenblätter, Broschüren und Anwendungshinweise stehen auf der Produktseite zum Download bereit.

Technische Daten

• Modell: 9160A (Einkanal-Breitbandverstärker)
• Bandbreite: 45 MHz (typisch)
• Maximale Amplitude: 34 Vp‑p an 50 Ω (Standard)
• Maximaler Ausgangsstrom: Spitze bis 1 A
• Kontinuierliche Ausgangsleistung: bis zu 10 W
• Übergangszeit: < 10 ns
• Verzerrung: gering (Herstellerangabe)
• Eingangsimpedanz-Optionen: 50 Ω, 75 Ω, 1 MΩ
• Kopplungsoptionen: DC oder AC
• Ausgangskonfiguration: wählbar S (zwei getrennte Kanäle) oder D (ein Kanal differentiell)
• Eingänge pro Kanal: Haupt (vorne), Hilfs (hinten), DC-Offset (hinten)
• Gehäuseform: Tischgerät, 2U, Halb-19-Zoll-Rack, Vollmetallgehäuse
• Standardverstärkung: x10 (andere fixe Verstärkungen verfügbar)
