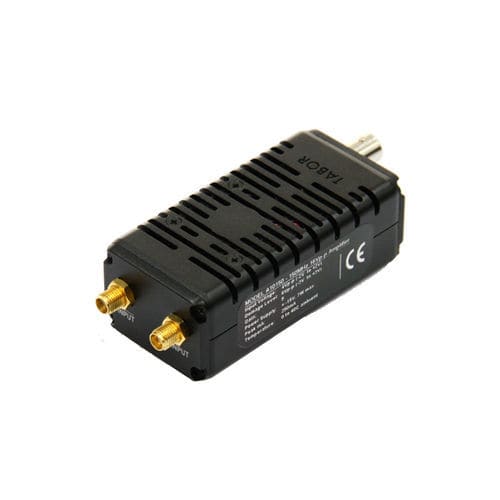

Signalverstärker A10160

EinkanalHochstrom

Das Modell A10160 ist ein breitbandiger, gleichstromgekoppelter Verstärker mit extrem kompakter Bauform, der für die Hochfrequenz- und Hochstrom-Signalverstärkung ausgelegt ist. Mit einer hohen Bandbreite von 45 MHz, 34 Vp-p an 50 Ohm und einer Ausgangsleistung von bis zu 10 W ist der A10160 der ideale Komplementärverstärker für jede Signalquelle, die für anspruchsvolle Anwendungen eine zusätzliche Leistungssteigerung benötigt. Schnelle Anstiegszeit von <10 ns Kompakte Bauform, Vollmetallgehäuse Merkmale Leistungssteigerung Der A10160 wurde als „Snap-On“-Zubehör für die Tabor WaveXciter-Serie und die Modelle WS8351/2 entwickelt, die beide eine maximale Amplitude von 4 Vp-p aufweisen. Dies kann für manche Anwendungen einschränkend sein, da höhere Spannungen und Ströme zum Ansteuern des Prüflings erforderlich sind. In Kombination mit dem A10160 bieten die WX- und WS-Modelle nun noch größere Leistungsfähigkeit, um anspruchsvolle Anwendungen zu bewältigen, die Signale mit bis zu 45 MHz bei 34 Vp-p an 50-Ohm-Lasten erfordern, ohne dabei die Signalintegrität zu beeinträchtigen. Hoher Strom, hohe Leistung Mit einem Spitzenausgangsstrom von 1 A und 750 mA Dauerstrom ermöglicht der A10160 eine Dauerausgangsleistung von 7,5 W und eine Spitzenausgangsleistung von bis zu 10 W, wodurch er sich ideal für verschiedene Impulsanwendungen eignet. Kostengünstige, vielseitige Lösung Der A10160 wurde zwar speziell für die Tabor-Geräte entwickelt, kann jedoch auch als eigenständiger Verstärker für beliebige Signalquellen eingesetzt werden. Der A10160 bietet eine kompatible, kompakte und kostengünstige Lösung zur Erweiterung der Leistungsfähigkeit beliebiger Signalquellen. Optionale Konfigurationen Die Standardkonfiguration des A10160 ermöglicht eine maximale Ausgangsspannung von 34 Vp-p an 50 Ohm bei einer Verstärkung von x10.
