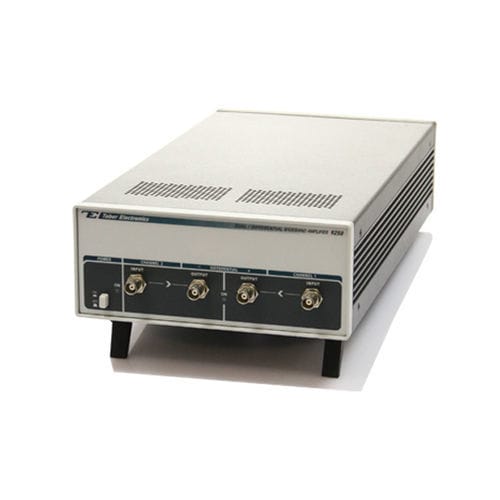

Signalverstärker 9260

differential2-Kanalmit Stromausgang

Der 9260 ist ein zweikanaliger, gleichstromgekoppelter Breitbandverstärker im 2U-Halb-19-Zoll-Rackformat mit Vollmetallgehäuse für den Tischbetrieb, der für die Hochfrequenz- und Hochstrom-Signalverstärkung ausgelegt ist. Mit einer hohen Bandbreite von 45 MHz, 34 Vp-p an 50 Ohm und einer Ausgangsleistung von bis zu 10 W ist der 9260A der ideale Zusatzverstärker für jede Signalquelle, die für anspruchsvolle Anwendungen eine zusätzliche Leistungssteigerung benötigt. 45 MHz Bandbreite Schnelle Anstiegszeit von <10 ns Geringe Verzerrung Merkmale Hoher Strom, hohe Leistung Mit einem Spitzenausgangsstrom von 1 A ermöglicht der 9260A eine Dauerausgangsleistung von bis zu 10 W und eignet sich somit ideal für verschiedene Impulsanwendungen. Gerätekonfiguration Der 9260A kann so konfiguriert werden, dass er als zwei unabhängige Single-Ended-Kanäle oder als ein Eingang mit zwei Differenzausgängen verwendet wird. Die Standardkonfiguration des 9260A ermöglicht eine maximale Ausgangsspannung von 34 Vp-p an 50 Ohm bei einer Verstärkung von x10. Andere benutzerdefinierte Verstärkungen, wie beispielsweise x15, können beim Kauf bestellt werden, was den Kunden eine noch größere Auswahl zur Lösung ihrer Anwendungsanforderungen bietet. Ausgangseigenschaften Die Ausgänge befinden sich auf der Frontplatte. Es gibt zwei Ausgänge, einen für jeden Kanal. Wenn der 9260A als zwei separate Verstärker konfiguriert ist, erzeugen die Ausgänge verstärkte Signale im Bereich von 34 Vp-p an einer angepassten Lastimpedanz bei einer Bandbreite von ca. 45 MHz. Eingangsmerkmale Die Eingänge der Verstärker können so konfiguriert werden, dass sie verschiedenen Quellenimpedanzen wie 50 Ω, 75 Ω oder 1 MΩ entsprechen. Für jeden Kanal stehen drei Eingänge zur Verfügung: 1. Haupteingang. Dieser Eingang befindet sich auf der Frontplatte und wird normalerweise für Signaleingänge verwendet. 2. Hilfseingang.
