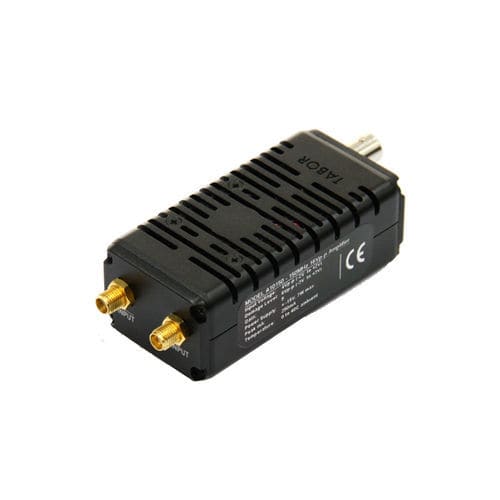

Signalverstärker A10150

Einkanal

Das Modell A10150 ist ein breitbandiger, gleichstromgekoppelter Verstärker mit extrem kompakter Bauform, der für die hochfrequente, verzerrungsarme Signalverstärkung ausgelegt ist. Mit einer hohen Bandbreite von 150 MHz, 20 Vp-p an 50 Ohm und einer schnellen Anstiegszeit von weniger als 1,8 ns ist der A10150 der ideale Komplementärverstärker für jede Hochgeschwindigkeits-Signalquelle, die für anspruchsvolle Anwendungen eine zusätzliche Leistungsverstärkung benötigt. Schnelle Anstiegszeit von <1,8 ns Geringer Platzbedarf, Vollmetallgehäuse Geringe Verzerrung Individuelle Konfiguration von: Verstärkung, maximaler Ausgangspegel Merkmale Leistungssteigerung Der A10150 wurde als „Snap-On“-Zubehör für die Tabor WaveXciter-Serie und die Modelle WS8351/2 entwickelt, die beide eine maximale Amplitude von 4 Vp-p aufweisen. Dies kann für manche Anwendungen einschränkend sein, da höhere Spannungen zum Ansteuern des Prüflings erforderlich sind. In Kombination mit dem A10150 bieten die WX- und WS-Modelle nun noch größere Möglichkeiten zur Lösung anspruchsvoller Anwendungen, die bis zu 32 Vp-p an hochohmigen Lasten erfordern, ohne dabei die Signalintegrität zu beeinträchtigen. Optionale Konfigurationen Die Standardkonfiguration des A10150 ermöglicht eine maximale Ausgangsspannung von 16 Vp-p an 50 Ohm bei einer Verstärkung von x5. Eine kundenspezifische Verstärkung von x10 und/oder eine maximale Spannung von 20 Vp-p an 50 Ohm können bereits beim Kauf bestellt werden, was den Kunden eine noch größere Auswahl an Möglichkeiten zur Lösung ihrer Anwendungsanforderungen bietet. Kostengünstige, vielseitige Lösung Der A10150 wurde zwar speziell für die Tabor-Geräte entwickelt, kann jedoch auch als eigenständiger Verstärker für beliebige Signalquellen eingesetzt werden. Der A10150 bietet eine kompatible, kompakte und kostengünstige Lösung zur Erweiterung der Leistungsfähigkeit beliebiger Signalquellen.
