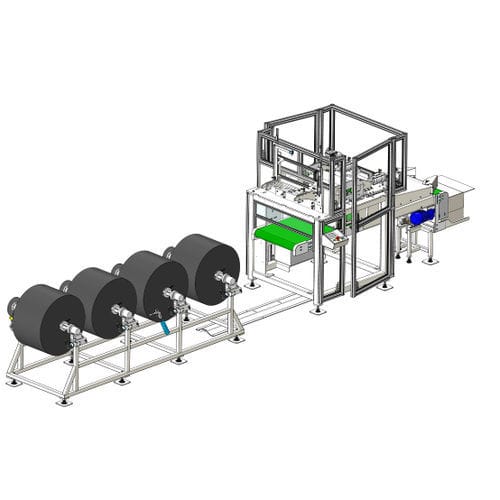

Drehbare Schneidemaschine

für Gummifür Schaumfür Verbundwerkstoffe

Kurzbeschreibung
Die SUTEAU-ANVER High-Speed Rotary Die-Cutter ist eine rotative Stanzmaschine für hohe Durchsatzraten bei flexiblen Materialien. Sie ermöglicht Vollschnitt und Kiss-Cut (teilweisen Schnitt) und ist als kompakte, wartungsfreundliche Einheit für die industrielle Produktion konzipiert.

Anwendungen - Verarbeitbare Materialien

• Schaumstoffe
• Kautschuk
• Papier
• Karton
• Verbundwerkstoffe

Funktionale Beschreibung
Das rotierende Stanzwerkzeug wird in Zusammenarbeit mit spezialisierten Werkzeugmachern entwickelt und mit Kundenmaterialien in Rollen validiert. Die Maschinenarchitektur ermöglicht schnellen Werkzeugwechsel, präzise Einstellung der Schneidposition und eine effiziente Ausleitung/Sammlung der gestanzten Teile, um hohe Produktionsraten zu sichern.

Hauptmerkmale

• Rotations-Stanzwerkzeug für präzise und reproduzierbare Konturschnitte
• Schnelles Werkzeugwechselsystem zur Reduzierung von Stillstandszeiten
• Einstellung der Schneidposition über manuelle Mikrometerschraube oder druckbasiertes System
• Geschwindigkeit einstellbar von 0 bis 500 U/min
• Asynchronmotor mit Frequenzumrichter und Bedienkonsole
• Schutzverkleidungen aus Altuglass und Schiebetür für den Anwenderschutz
• Automatische Teileausgabe bzw. Abwurf auf Auslaufplatte
• Anpassbare Werkzeuge je nach Prägeform und Produktionsanforderung

Optionen

• Teilezähler/Servo für Prägezählung
• Materialabwickler und -aufwickler
• Zuführsysteme (manuell oder automatisiert)
• Integration in komplexere Produktionslinien

Verfügbare Versionen
Verschiedene Konfigurationen und Linienintegrationsoptionen sind je nach Produktionsanforderungen erhältlich; spezifische Versionen auf Anfrage.

Technische Merkmale

• Marke: SUTEAU-ANVER
• Modellfamilie: High-Speed Rotary Die-Cutter
• Maximale Matrizenbreite: 1000 mm (mit Einführungsführung)
• Geschwindigkeitsbereich: 0–500 U/min (einstellbar)
• Motortyp: Asynchronmotor
• Elektrische Leistung: 5 kW
• Maschinengewicht: 600 kg
• Schnelles Werkzeugwechselsystem zur Verringerung von Ausfallzeiten
• Einstellung der Schneidposition: manuelle Mikrometerschraube oder druckbasiertes System
• Schaltschrank: Frequenzumrichter, Bedienkonsole und Schutzvorrichtungen
• Sicherheit: Altuglass-Schutz und Schiebetür
• Optionen: Teilezähler, Abwickler/Aufwickler, Zuführsysteme, komplette Linienintegration
