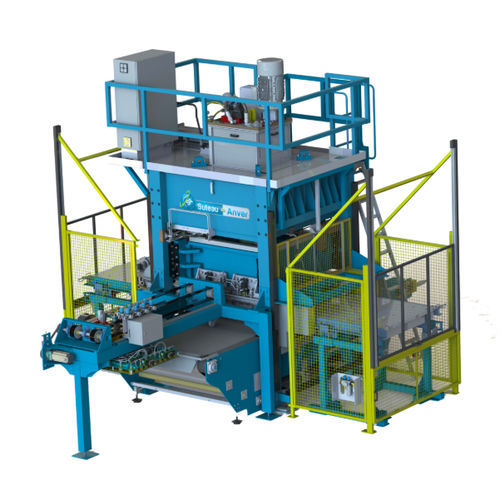

Entdecken Sie die hydraulische Brücken-Stanzpresse SUTEAU-ANVER Modell VFS, eine industrielle Stanzmaschine für präzise, effiziente und hochgeschwindigkeitsfähige Verarbeitung flexibler nichtmetallischer Materialien. Entwickelt für die Serienproduktion, verarbeitet sie Materialien in Rollen oder Bogen auf Förderband, Stahl- oder Polypropylenplatten.

Konstruktion und Aufbau
Die Maschinenstruktur besteht aus einem festen Tisch und einem festen oberen Träger, montiert auf vier vertikalen Säulen. Der bewegliche Träger ist über einen zentralen Hydraulikzylinder am oberen Träger angebracht, der Hub und Senkung steuert. Die Trägerführung erfolgt an den vier Ecken durch Céloron-Elemente, die mit den vertikalen Säulen in Kontakt stehen; die Maschine ist für eine symmetrische Schneidkraft zur zentralen Schneidefläche ausgelegt.

Anschläge, Einstellung und Steuerung
Der untere Schneidpunkt wird durch vier mechanische Anschläge definiert. Die Einstellung dieser Anschläge entsprechend der Stempelhöhe erfolgt automatisch in einer Einstellphase. Die Anschläge sind motorisiert durch ein Getriebemotor-Set und einen elektronischen Drehzahlsteller. Nach der Einstellung ermöglicht das Bedienfeld die Korrektur der Schneidpunktposition mit einer Genauigkeit von 0,01 mm. Die vier Posi-Anschläge sind in den festen Tisch integriert. Optional ist ein Luftsprüh-System erhältlich, um eine Verschmutzung der Oberseite der Anschläge zu vermeiden. Die Position des oberen Anschlags ist ebenfalls einstellbar, um den Abstand zwischen Materialoberseite und Stempelklingen festzulegen; die Einstellung kann jederzeit über das Bedienfeld erfolgen. Die Position wird von einem linearen Potentiometer mit einer Genauigkeit von +/- 5 mm überwacht.

Betrieb und Sicherheit
Zur Gewährleistung der Arbeitssicherheit bei Eingriffen unter dem beweglichen Träger kann dieser hydraulisch in der oberen Position verriegelt werden. Diese Verriegelung erfolgt automatisch beim Maschinenstopp oder beim Wechsel des Werkzeugs.

Hauptmerkmale

• Industrielle Stanzpresse für präzises Schneiden flexibler nichtmetallischer Materialien
• Hydraulisches Konzept mit beweglichem Träger für kontrollierte, wiederholbare Hübe
• Hochgeschwindigkeits-Leistung geeignet für Serienproduktion
• Präzise Anschlagseinstellung mit 0,01 mm Korrekturmöglichkeit
• Hydraulische Verriegelung des beweglichen Trägers für Bedienersicherheit
• Anpassbar an Rollen- oder Bogenbeschickung und verschiedene Plattentypen

Optionen

• Block-/Stempel-Drehsystem
• Geschliffene, gehärtete Stahlplatte – Stärke 10 mm – Härte 60 HRC
• Heizplatte:
  • Stahlplatte mit stabförmigen Heizelementen
  • Max. Temperatur 200°C +/- 5°
  • PID Temperaturregelung
• Stempelhalter
• Automatisches Laden/Abladen der Stempel vom Band
• Fernsteuerungsmodul
• Automatische Zuführsysteme
• Automatische Abführsysteme
• Werkzeugwechsler mit Magazin für 5 Werkzeuge und Zugangsschutz
• Rollenbahnen, Greiferförderer und bandtypen ohne Klemmen
• Absaugband für den Schnitt
• Automatische Tische, Depalettierer und Palettierer

Technische Daten

• Elektrische Versorgung: 400 Volt Drehstrom + Neutralleiter + Schutzleiter 50 Hz
• Installierte Leistung: 11 kW bis 30 kW je nach Ausführung
• Pneumatische Versorgung: Druckluft, trocken, 6 Bar
• Schnitttisch-Breite: Nach Bedarf
• Schnitttisch-Tiefe: Nach Bedarf
• Schnittkraft: 100 bis 500 Tonnen
• Max. Trägerhub: 180 mm (anderer Hub auf Anfrage)
• Max. Öffnung Träger: 200 mm (andere Öffnung auf Anfrage)
