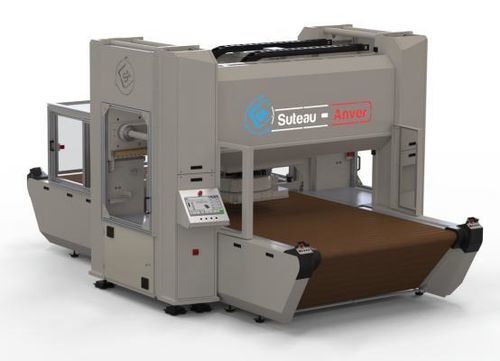

CNC-Stanzmaschine SA 121-cn

hydraulischservogesteuertfür PVC-Profile

Übersicht
Die SA 121-cn ist eine hydraulische CNC-Schneidpresse mit fahrendem Kopf, entwickelt zum Schneiden flexibler und halbsteifer Materialien in Blech- oder Rollenform. Die Stanze ist unter dem fahrbaren Kopf montiert, um Stabilität und reproduzierbare Präzision beim Schneiden zu gewährleisten.

Video
Zeigt die gleichmäßige, präzise Bewegung des fahrbaren Kopfes, das Kernstück des Schneidsystems.

Hauptmerkmale
Das Karton-Schneidband bietet eine kostengünstige, leicht austauschbare Lösung und reduziert den Wartungsaufwand. Die Nesting-Software optimiert die Anordnung der Schnitte zur Minimierung von Materialverlusten. Ein automatisches Werkzeugmagazin ist verfügbar für schnelle Werkzeugwechsel und die Integration mehrerer Schnittformen in einem Produktionszyklus. Die SA 121-cn kann mehrere Materiallagen gleichzeitig schneiden und so den Durchsatz erhöhen.

Vorteile

• Karton-Schneidband: wirtschaftlich und leicht austauschbar
• Servopumpe im fahrbaren Kopf: geringer Ölbedarf, energiesparend, reduzierte Geräuschentwicklung
• Bedienerschutz durch Lichtvorhang
• Robuster, geschweißter Rahmen
• Bedienfreundliches und intuitives HMI
• HMI-Position links oder rechts konfigurierbar; Anlegen und Speichern von Produktionsprogrammen
• Mehrsprachige Benutzeroberfläche
• Schneidet einfache und komplexe Konturen mit minimalem Materialverlust
• Hohe Schnittgenauigkeit und konstanter Parallelismus
• Geringer Reinigungsaufwand und niedriger Wartungsbedarf
• Einfacher Wartungszugang
• Hydraulikaggregat und Schaltschrank in die Maschine integriert
• Werkzeugbestückung links oder rechts möglich

Anwendungen

• Gummi
• Karton
• Leder
• Filz
• Isoliermaterialien
• Dichtungen
• Kork
• Teppich
• Schaumstoffe
• Papier
• Kunststoffe
• PVC
• Bodenbeläge
• Synthetische Materialien
• Textilien

Sektoren

• Luftfahrt
• Möbel
• Automobil
• Verbundwerkstoffe
• Allgemeine Industrie
• Bettwaren
• Lederwaren
• Medizintechnik
• Verpackung
• Thermoforming-Teile
• POS
• Sattlerei

Warum Suteau-Anver?
Mit fast 80 Jahren Erfahrung liefert Suteau-Anver Maschinen, die an die Anforderungen der Hersteller angepasst sind, und bietet branchenspezifisches Know-how.

Ersatzteile
Suteau-Anver unterhält ein zentrales Ersatzteillager mit über 20.000 Referenzen für eigene und Partnermaschinen zur Distribution in Frankreich.

Kundendienst
Eine kompetente Hotline führt Erstdiagnosen durch und kann, falls möglich und mit Unterstützung des Anwenders, Fernwartungen ausführen.

Technische Daten
Stromversorgung: Dreiphasig 400 V + Neutralleiter + Erde
Elektrische Leistung: 16 kW
Steuerspannung: 24 V
Druckluft: 6 bar
Schneidgeschwindigkeit: 50–200 mm/s
Einstellhub: 5–210 mm
Schneidkraft: 50 t
Max. Öffnung ohne Werkzeug: 210 mm
Max. Werkzeugmaße: 850 × 850 mm
Nutzbreite: 1900 mm
Max. Materialhöhe: 110 mm
Schnellab-/auffahrt: 200 mm/s
Max. Takt: 18–50 Schnitte/min (abhängig von Form/Größe und Materialhöhe)

Optionen

• Fernwartung
• Automatischer Werkzeugwechsel
• Andere Schneidkräfte verfügbar
• Andere Werkzeugabmessungen verfügbar
• Andere Bandbreiten möglich
• Alternative Förderbänder
• Systeme zur Aufnahme der geschnittenen Teile: Roboter, Entstapler, Greifer
