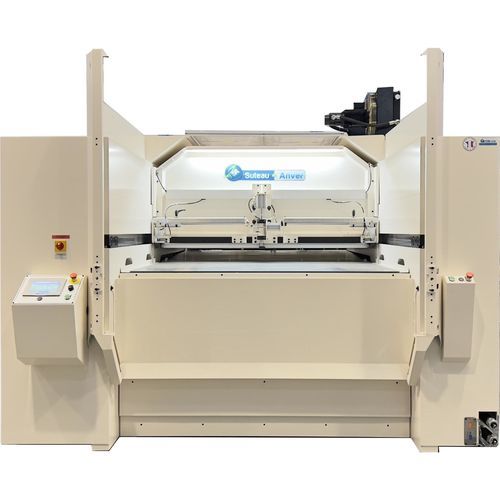

Hydraulische Presse XPM

motorisiertelektronischSchneid

Übersicht
Die hydraulische Stanzpresse mit zurückfahrendem Brückenbalken SUTEAU-ANVER SA XPM wurde für präzise, leise und leistungsfähige Schnitte von nichtmetallischen, flexiblen und halbsteifen Materialien entwickelt. Sie kombiniert einen motorgetriebenen horizontalen Brückenbalken mit einem vertikal hebbaren Tisch, der von 2 oder 4 Hydraulikzylindern angetrieben wird, sowie ein patentiertes Öl‑Einspritzsystem, das die Tischzylinder über einen Hauptzylinder mit Rückschlagventilen versorgt. Der Rückhub des Brückens ist am Touchscreen in 100‑mm‑Schritten einstellbar. Frontseitiger, EC‑zertifizierter Lichtvorhang und Hinterguards sorgen für Arbeitssicherheit. Hergestellt in Frankreich.

Anwendungsbereiche

• Synthetikstoffe
• Textilien
• Leder
• Dichtungen
• Schaumstoffe
• Kunststoffe
• Teppich
• Filz
• Kautschuk
• Weitere flexible und halbsteife Materialien

Wesentliche Funktionsmerkmale

• Zurückfahrende Brückenkonstruktion räumt den Schnittbereich für Werkzeugeinsatz und Entnahme der Teile frei
• Der Brückenbalken kann das Werkzeug tragen; Gegenwerkzeuge sind auf Brücke oder Tisch montierbar
• Tischdruck durch 2 oder 4 Hydraulikzylinder für ausgeglichene, parallele Kraftverteilung
• Patentiertes Öl‑Einspritzsystem mit Hauptzylinder und Rückschlagventilen zu den Tischzylindern
• Multilinguale Touch‑Bedienoberfläche; Brückenrücklauf in 100‑mm‑Schritten parametrierbar
• Sicherheit: EC‑zertifizierter Frontlichtvorhang und Hinterabdeckungen
• Hohe Produktionsleistung: bis zu 10 Schnitte pro Minute
• Hergestellt in Frankreich

Wählbare Optionen

• Materialzuführsysteme
• Abwickler / Rollenständer
• Mechanische Anschläge (für 2‑ und 4‑Zylinder Maschinen)
• Druckhalte‑System für Thermoprägen
• Servomotor am Brückenbalken für Frontpräzision ±0,2 mm
• Drehsysteme für Block/ Werkzeug unter der Brücke oder auf dem Tisch
• Schnitten auf geschliffener, vergüteter Stahlplatte (mit mechanischen Anschlägen)
• Heizplatten
• Dimmbares Beleuchtungssystem
• Werkzeughalter oberhalb der Brücke
• Werkzeughalter unter der Brücke
• Maschine ohne Frontblende
• Fernsteuerungs‑/Telewartungsmodul
• Design‑Version
• Oberflächenlackierung auf Anfrage

Verfügbare Versionen (Beispiele)

• Bereich 2 Zylinder (Beispiele): 1600 x 800 – 80T & 100T; 1600 x 900 – 80T & 100T; 2000 x 800 – 80T & 100T; 2000 x 900 – 80T & 100T; 2400 x 800 – 80T & 100T; 2400 x 900 – 80T & 100T
• Bereich 4 Zylinder (Beispiele): 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500 (Leistungen wie oben)

Technische Daten
Nützliche Schnittkraft: von 80 bis 500 Tonnen
Brückengeschwindigkeit (Vorwärts/Rückwärts): 52 m/min
Genauigkeit der Brückenposition: +/-5 mm
Verstellhublänge: 20 bis 120 mm (220 mm Option)
Schneidgeschwindigkeit: 22 mm/s (fest)
Austritt Tisch/Brücke (ohne Werkzeug/Block): 40 bis 160 mm (250 mm Option)
Arbeitshöhe der Tischfläche: 940 mm

Spezifikationen

• Hersteller / Marke: SUTEAU-ANVER
• Modell: SA XPM
• Typ: Hydraulische Stanzpresse mit zurückfahrendem Brückenbalken
• Schnittkraft: 80–500 t (je nach Version)
• Brückengeschwindigkeit (Vorwärts/Rückwärts): 52 m/min
• Genauigkeit Stop: +/- 5 mm
• Verstellbarer Hub: 20–120 mm (220 mm Option)
• Schneidgeschwindigkeit: 22 mm/s (fest)
• Austritt Tisch/Brücke: 40–160 mm (250 mm Option)
• Arbeitshöhe: 940 mm
• Tischantrieb: 2 oder 4 Hydraulikzylinder, ausgeglichener Druck
• Patentiertes Öl‑Einspritzsystem (Hauptzylinder mit Rückschlagventilen zu Tischzylindern)
• Brückenrücklauf einstellbar über Touchscreen in 100 mm Schritten
• Produktionsrate: bis zu 10 Schnitte/Min.
• Sicherheit: EC‑zertifizierter Frontlichtvorhang und Hinterabdeckungen
• Aufbau: geschweißte mechanische Struktur
• Materialbreite: bis zu 3000 mm (weiche Materialien, ein- oder mehrlagig)
