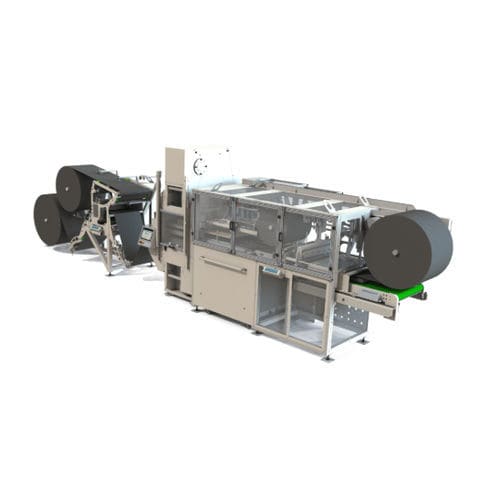

Motorisierte Presse SA series

mechanischelektronischSchneid

Übersicht
Die mechanische Halbstanzpresse ist eine industrielle Hochleistungs-Lösung für Voll- und Teilstanzungen weicher Werkstoffe (Schaum, Gummi, Papier, Karton, Verbundstoffe). Sie ist als Einzelmaschine oder in Linienintegration verfügbar und verarbeitet Bahnen oder Platten zum Halbstanzen, Abziehen, Schneiden in Streifen, Abwickeln und Wiederaufwickeln. Abhängig vom Vorschubschritt und der Konfiguration sind bis zu 180 Hübe pro Minute möglich.

Hauptfunktionen

• Geschweißter Gap-Frame-Rahmen mit beweglicher Oberplatte, angetrieben durch Pleuel-Kurbel-System und Getriebemotor; Gelenke auf Lagern und geschützt.
• Werkzeugtragblech wird geliefert; Stanzwerkzeug mit Schrauben befestigt und mittels Handschwalbenschwanzführung auf der Oberplatte geklemmt.
• Unterplatte über Schrauben-/Mutter-System einstellbar zur präzisen Festlegung des Halbstanzpunkts; austauschbare Bodenplatte.
• Doppelzuführwalzen (Einlauf/Auslauf) an beiden Plattenseiten, angetrieben von bürstenlosen/Servomotoren für hohe Dynamik und genaue Schritt-Förderung; unabhängige Ein/Aus-Steuerung für Push- oder Pull-Vorschub.
• Führungs- und Positioniersysteme im Stanzbereich sowie einstellbare Spannungsrollen am Maschineneinlauf.
• Programmierbare digitale Steuerung für Vorschubschritt, Beschleunigung, Verzögerung, Schnitte pro Hub usw.; Speicher für bis zu 999 Produktionsprogramme; bedienfreundliche Oberfläche.
• Entspricht geltenden Sicherheitsnormen und bietet umfangreiche Optionen zur Anpassung an spezielle Produktionsanforderungen.

Hauptmerkmale

• Industrielles Stanzen für Voll- und Halbstanzanwendungen.
• Hohe Betriebsgeschwindigkeit bis zu 180 Hüben/Min abhängig von der Konfiguration.
• Mechanische Vorschubgenauigkeit ±0,1 mm; manuelle Schnittverstellung auf 0,01 mm.
• Brushless/Servozantriebe für Zuführwalzen zur exakten Schrittzuführung.
• Arbeitflächen konfigurierbar von 350×350 mm bis 1000×1000 mm.
• Schnittkräfte von 10 bis 80 Tonnen verfügbar (Modelle 110–180).
• Anpassbar für verschiedene Branchen (Luftfahrt, Automotive, Verpackung) mit vielfältigen Peripheriegeräten.

Optionen / Peripherie (Beispiele)
Peripheriegeräte Einlauf

• Abwickler
• Aufwickler
• Laminiereinheit
• Depalettierer
• Stoss-/Spleißtisch

Peripheriegeräte Auslauf

• Auswerfstation (knock-out)
• Schneideeinheit für Streifen
• Aufwickler
• Querschneider / Guillotine
• Förderbänder
• Automatische Stapelsysteme

Verfügbare Versionen

• Modell 110: Schneidkraft 10 t
• Modell 120: Schneidkraft 20 t
• Modell 135: Schneidkraft 35 t
• Modell 150: Schneidkraft 50 t
• Modell 180: Schneidkraft 80 t

Technische Merkmale / Spezifikationen

• Schneidkraft: 10 bis 80 Tonnen (Modelle 110–180).
• Arbeitsfläche: von 350×350 mm bis 1000×1000 mm (mehrere Konfigurationen pro Modell).
• Maximale Geschwindigkeit: bis zu 180 Hübe/Min; minimale Geschwindigkeit: 60 Hübe/Min (abhängig vom Vorschub).
• Mechanische Vorschubgenauigkeit: ±0,1 mm; manuelle Schnittverstellung: 0,01 mm.
• Doppelzuführung mit pneumatischer Öffnung; Zuführwalzen angetrieben durch Brushless/Servomotoren mit unabhängiger On/Off-Steuerung.
• Elektrische Leistung: typischerweise 7 bis 20 kW je nach Modell und Konfiguration.
• Werkzeugtragblech geliefert und austauschbare Bodenplatte; Handschwalbenschwanz zur Werkzeugklemmlung.
• Digitale Steuerung mit Speicher für bis zu 999 Programme und programmierbaren Parametern (Schritt, Beschleunigung, Schnitte pro Hub usw.).
• Konformität mit geltenden Sicherheitsnormen; umfangreiche Optionen zur Anpassung an Produktionsanforderungen.
• Beispielkombinationen Fläche/Leistung: 350×350 mm | 10 t; 400×400 mm | 20/35/50 t; 500×500 mm | 20/35/50 t; 600×600 mm | 35/50/80 t; 800×800 mm | 50/80 t; 1000×1000 mm | 80 t.
