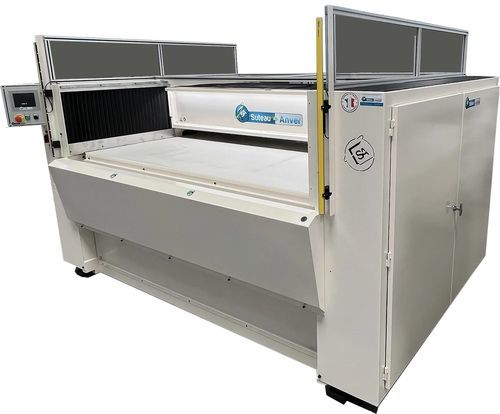

Hydraulische Presse PTMV

StanzenGummiLeder

Produktübersicht
Die hydraulische Stanzpresse PTMV mit zurückziehbarem Brückenbalken ist für das effiziente Schneiden nichtmetallischer Materialien ausgelegt. Ein horizontaler Balken fährt bei jedem Schnitt vor und zurück, angetrieben von einem Hydraulikzylinder, und zieht sich zurück, um den gesamten Schneidbereich freizugeben, sodass der Bediener die Matrize positionieren und die zugeschnittenen Teile entnehmen kann. Der Tisch hebt sich vertikal, um den Balken in Vorwärtsposition zu treffen. Die Matrize kann je nach Ausführung an der Balkenfront oder unter dem Balken montiert werden. Die Rückfahrdistanz des Balkens ist über das Touchscreen in 100‑mm‑Schritten einstellbar. Die Maschine verfügt über ein mehrsprachiges Touch‑Interface und ist für Produktivität, geringen Wartungsaufwand und Bedienersicherheit ausgelegt.

Materialien

• Kautschuk
• Karton
• Leder
• Filz
• Dämmstoffe
• Dichtungen
• Kork
• Teppich
• Schaum
• Papier
• Kunststoff
• PVC
• Bodenbeläge
• Synthetik
• Textilien

Hauptmerkmale

• Hydraulische Stanzpresse: Integriertes Hydrauliksystem für gleichbleibende Schneidkraft und Zyklussteuerung.
• Zurückziehbarer Balken: Der horizontale Balken zieht sich nach jedem Schnitt zurück, um den Zugang zum Schneidbereich für das Positionieren der Matrizen und Entfernen der Teile zu maximieren.
• Robuste Konstruktion und Bediener‑Interface: Mechanisch verschweißter Rahmen und mehrsprachige Touch‑Bedienung für einfache Handhabung und geringe Wartung.
• Hohe Schneidpräzision und Produktionsrhythmus: Einstellbare Parameter und präziser Balkenstopp sorgen für wiederholbare Schnitte bei Industrietempo.
• Vielseitigkeit bei Materialien und Branchen: Für Kautschuk, Leder, Schaum, Textilien, Verbundstoffe und Branchen wie Automotive, Verpackung, Möbelbau, Medizin geeignet.
• Anpassbare Optionen: Verschiedene optionale Ausstattungen; entwickelt und gefertigt in Frankreich.

Technische Merkmale
Stromversorgung: 400 V Drehstrom + Neutral + Schutzleiter, 50 Hz
Balkengeschwindigkeit (Vorwärts/Rückwärts): 56 m/min
Balkenstopp‑Genauigkeit: +/-10 mm
Anfahrgeschwindigkeit: 167 mm/s (fest)
Schnittgeschwindigkeit: 22 mm/s (fest)
Öffnungsgeschwindigkeit: 198 mm/s (fest)
Hub: 70 mm
Spalt zwischen Tisch und Balken (ohne Matrize/Block): 110 mm
Arbeitshöhe: 940 mm

Optionen

• Zuführsysteme
• Abwickler
• Dimmbares Licht
• Werkzeughalter über dem Balken
• Werkzeughalter unter dem Balken
• Maschine ohne Frontblende
• Mechanische Positionsanschläge
• Schallschutz
• Lackierung nach Wahl (RAL)
• Schnittblock / Werkzeugspannsysteme
• Servopumpe

Verfügbare Versionen

• CE‑Standard / Drehstromausführung
• Voll elektrisch

Nutzbare Arbeitsfläche und Schneidkraft

• 1000×500 mm — 25 Tonnen
• 1600×600 mm — 40 Tonnen
• 2000×800 mm — 70 Tonnen
• 2000×900 mm — 100 Tonnen

Technische Spezifikationen

• Modell: PTMV
• Stromversorgung: 400 V Drehstrom + Neutral + Schutzleiter, 50 Hz
• Balken Vorwärts/Rückwärts Geschwindigkeit: 56 m/min
• Balkenstopp‑Genauigkeit: +/- 10 mm
• Anfahrgeschwindigkeit: 167 mm/s (fest)
• Schnittgeschwindigkeit: 22 mm/s (fest)
• Öffnungsgeschwindigkeit: 198 mm/s (fest)
• Hub: 70 mm
• Spalt Tisch/Balken ohne Matrize/Block: 110 mm
• Arbeitshöhe: 940 mm
• Verfügbare Arbeitsflächen & Kräfte: 1000×500 mm (25 t); 1600×600 mm (40 t); 2000×800 mm (70 t); 2000×900 mm (100 t)
