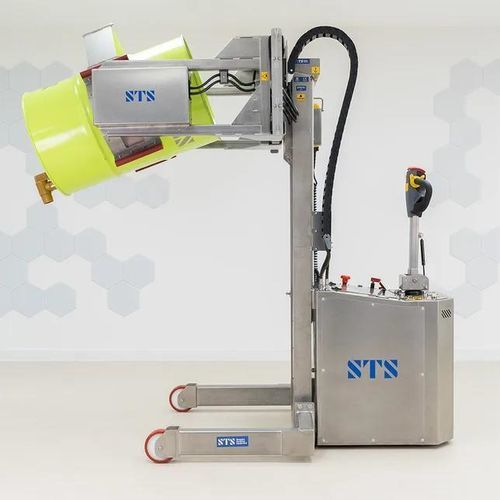

Pneumatischer Fassheber STE05-RRH01-SS

elektrohydraulischelektrischbatteriebetrieben

Übersicht
Vollständig angetriebener, elektrischer oder pneumatischer Edelstahltrommelkipper, entwickelt für hygienische Lebensmittel- und Pharmaumgebungen. Erhältlich als elektro-hydraulisches Modell (Batterien an Bord mit integriertem Netz-Ladegerät) oder als pneumatisch-hydraulische, ATEX/UKEX zertifizierbare Ausführung. Konstruktion aus Edelstahl 304 mit aqua-blasted und vibro-polished hygienischer Oberfläche für lange Lebensdauer (Konstruktionslebensdauer >20 Jahre).

Hauptmerkmale

• Zwei Antriebsvarianten: Elektrisch — zwei integrierte 142 Ah Batterien versorgen Pumpe und Antriebsmotor (elektro-hydraulisch); Pneumatisch — pneumatisch-hydraulische Doppelwirkungs-Pumpe für ATEX/UKEX-Bereiche.
• Voll angetriebene Funktionen: Heben, Klemmen, Drehen und Fahren für sichere, berührungsfreie Handhabung.
• Einfache lenkbare Deichsel mit Gasgebebedienung und Anti-Quetsch-Sicherheitsschalter; präzise Fahrregelung über Steuerleitungen in der Deichsel möglich.
• Hydraulischer Klemmkopf mit konstantem Vorspann-System und Manometer für sichere Klemmung und ‚hands-off‘ Betrieb.
• Austauschbare Klemmbacken zur Anpassung an Fäßerkonturen; optionale gummierte Backen mit festem Radius für Standardfässer 200–220 L.
• Kompatibel mit einer Vielzahl von Fässern: UN-zugelassene Stahldrum, gängige Kunststoff- und Papierfässer sowie MAUSER-Fässer. Standardbereich 50–220 L; anpassbare Durchmesser 280–610 mm; geeignet für Fässer bis ca. 1000 mm Höhe.
• Hygienische Bauweise und Oberflächen: Edelstahl 304, bruchfestes Polycarbonat-Schutzgehäuse (antistatische Schutzscheiben bei ATEX-Modellen), leitfähige/antistatische Komponenten und Erdungsketten, wo erforderlich.
• Wartungsarmer Aufbau, konzipiert zur Steigerung des Durchsatzes und Reduzierung von manuellen Handhabungsrisiken (angegeben >50 Fässer/Stunde; Kompatibilität >95%).

Fähigkeiten & Betrieb

• Elektrisches Modell: zwei integrierte 142 Ah Batterien treiben die elektro-hydraulische Pumpe und den Antriebsmotor; integriertes 230 V Netz-Ladegerät im Bedienkasten.
• Pneumatisches (ATEX) Modell: pneumatisch-hydraulische Doppelwirkungs-Pumpe. Luftbedarf: min. 400 L/min, optimal 760 L/min bei 6 bar mit 13 mm flexiblem Luftschlauch. Beinhaltet elektrisch leitfähige Reifen und antistatische Maßnahmen für Ex-Zonen.
• Bedienelemente: mit Silikon überzogene Taster, Notausschalter, abnehmbarer Schlüsselschalter und digitale Batteriezustandsanzeige; optionales kabelgebundenes Pendant-Bediengerät mit Notaustaste für Fernbedienung von Hub/Drehung.
• Antrieb: lenkbare Deichsel mit Gasbedienung; 700 W robustes Antriebsrad hinten mit Polyurethan-Bereifung; zwei feste 160 mm Vorderräder (Aluminiumnaben, Polyurethan-Bereifung, Präzisionslager).
• Optionen/Aufrüstungen: Pendant-Bediengerät, integriertes Wägesystem mit Wägezelle (Genauigkeit ±0,1 kg), Teleskophub für vergrößerte Hubwege (Optionen bis 2800+ mm), alternative Bein-/Ausstiegsmaße, ATEX-zertifizierte pneumatische Variante und kundenspezifische Anpassungen von Backen/Kopf.

Anwendungen
Entwickelt für sicheres Umfüllen, Dosieren und Förderaufgaben in der Fertigung sowie in Lebensmittel- und Pharmaanwendungen, wo Edelstahlkonstruktion und hygienische Oberflächen erforderlich sind. Geeignet zum Heben und Kippen von Fässern von Paletten, Befüllen von Tanks oder Dosierstationen und für den Einsatz in ATEX-pflichtigen Bereichen mit der pneumatischen Ausführung.

Spezifikationen

• Modell (Beispiele): STE05-RRH01-SS (elektrisch) / STP05-RRH01-SS-Ex (pneumatisch ATEX)
• Sichere Arbeitslast (SWL): 300 kg
• Funktionen: angetriebener Hub, Klemmung, Rotation und Antrieb
• Antrieb (elektrisch): zwei integrierte 142 Ah Batterien; elektro-hydraulische Pumpe; integrierter 230 V Netz-Ladegerät
• Antrieb (pneumatisch): pneumatisch-hydraulische Doppelwirkungs-Pumpe; Luftbedarf min. 400 L/min, optimal 760 L/min bei 6 bar (13 mm Schlauch)
• Bedienelemente: silikonüberzogene Tasten, Notausschalter, abnehmbarer Schlüsselschalter, digitale Batteriezustandsanzeige
• Hubweg: 1515 mm (Standard)
• Kippfreiraum: 1415 mm bei 15° / 1338 mm bei 30° (205 L Fass)
• Fasskompatibilität: Stahl- und Kunststofffässer 50–220 L Standard (inkl. MAUSER); pad-anpassbar 280–610 mm; handhabbar bis ~1000 mm Höhe
• Klemmung: hydraulischer Klemmkopf mit konstanter Vorspannung und Manometer
• Rotation: angetriebene Getriebeeinheit (vollständige Inversion bis 180° möglich)
• Konstruktion: Edelstahl 304 (aqua-blasted, vibro-polished)
• Schutz: bruchfeste Polycarbonat-Abdeckungen (antistatische Schutzscheiben beim ATEX-Modell)
• Beinmaße: Innen-Fahrbreite 850 mm; Gesamtausbreite 1080 mm (alternative Beinmaße verfügbar)
• Vorderräder: zwei feste 160 mm Räder, Aluminiumnabe, Polyurethan-Bereifung und Präzisionslager (leitfähige Polyurethan-Reifen beim ATEX-Modell)
• Hinteres Antriebsrad: 700 W, Polyurethan-Bereifung
• Lärm: <76 dBA
• Konformität: CE / UKCA; ATEX / UKEX Zertifizierung verfügbar für pneumatische Modelle (Zonen 1,2,21,22)
