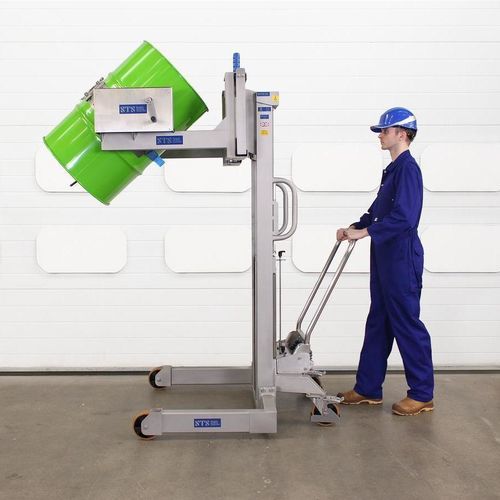

Manueller Fassheber STM01-DRU01-SS

KurbelKurbeldrehbar

Übersicht
Dieser INOX-Hand-Hydraulik-Fasswender ermöglicht das ergonomische Heben und Dosieren von Fässern unterschiedlicher Größen. Die Ausführung in Edelstahl 304 mit vibrierglatter, hygienischer Oberfläche eignet sich für Lebensmittel-, Pharma- und allgemeine Industrieumgebungen.

Hauptmerkmale

• Manuelle Pumpe: zwei manuell-hydraulische Handpumpen am hinteren Griff zum Heben; kontrollierbares Absenkventil zum Absenken; ausgelegt zur Einhaltung von Richtlinien zur manuellen Handhabung.
• Universeller Fassriemen: segmentierter, verstellbarer Riemen mit 50 mm Edelstahlratsche und Polyesterband; einstellbar für Durchmesser von 350 mm bis 600 mm.
• Verstellbare Randklemme: Schnellspann-Klemme greift die obere Kante des Fasses, um ein Abrutschen zu verhindern (besonders wirksam bei Kunststofffässern); verstellbar über Sicherungsstift.
• Robustes Getriebe: selbsthemmendes Schneckengetriebe mit 120:1 Übersetzung und Handgriff; verhindert die Rotation, wenn der Griff losgelassen wird.
• Fasskompatibilität: geeignet für Stahl-, Kunststoff- und Faserfässer von 50–220 Litern, einschließlich MAUSER-Fässern.
• ATEX verfügbar: lieferbar mit ATEX/UKEX-Zertifizierung für Zonen 1, 2, 21 und 22 mit antistatischen Rädern, Schutzvorrichtungen, Erdungsketten und Dokumentation.
• Konstruktion und Oberfläche: Chassis aus Edelstahl 304; vernickelter/verchromter Hubzylinder; Pumpengehäuse aus Aluminium, mit Edelstahl verkleidet; vibrierglättete Oberfläche für hygienische Bereiche.
• Räder: zwei feste 160 mm Vorder-/zwei lenkbare 160 mm Hinterräder (Nylonzenter, Polyurethanbereifung, Präzisionslager).
• Wartungsarm, lange Lebensdauer: ausgelegt auf Langlebigkeit mit erwarteter Lebensdauer von über 20 Jahren bei normalem Gebrauch.

Anwendungsfälle / Vorteile

• Ergonomisches Heben und Dosieren von Fässern in Lebensmittel-, Pharma- und allgemeinen Industrieprozessen.
• Sichere Fixierung für eine breite Palette von Fassarten und -größen zur Reduzierung von Rutsch- und Verschüttungsrisiken.
• Optionale Upgrades wie integrierte Wägeeinheiten, Festreibenträger, Einsätze für kleine Fässer und ATEX-Zertifizierung zur Anpassung an Prozessanforderungen.

Spezifikation (Kurz)
Safe working load (SWL): 350 kg
Funktionen: Manuelles Heben/Senken, manuelle Rotation, manuelles Schieben/ Ziehen
Manuelle Handpumpe: manuell-hydraulische Handpumpe zum Heben; kontrollierbares Absenkventil zum Absenken; manuelle Rotation, manuelles Schieben/Ziehen
Hubhöhe: 1400 mm
Kippfreiraum: 1400 mm bei 15° / 1325 mm bei 30° Kippwinkel (205 l Fass)
Fasskompatibilität: Stahl-, Kunststoff- und Faserfässer, 50–220 l (inkl. MAUSER-Fässer)
Baugruppe Band: segmentierter, einstellbarer/universeller Bandriemen mit 50 mm Edelstahlratsche und Polyesterband
Drehgetriebe: Schneckengetriebe, selbsthemmend, 120:1 mit Handgriff
Konstruktion: Chassis Edelstahl 304; vernickelter/verchromter Hubzylinder; verzinkte Hubketten; Pumpengehäuse aus Aluminium
Oberflächenbehandlung: vibrierglättete Edelstahlteile mit glatter, sauberer Oberfläche
Schutzvorrichtungen: bruchsichere, transparente Polycarbonat-Schutzvorrichtung (antistatische Versionen für Ex-Modelle)
Beinabmessungen: Innen-Fahrbreite 850 mm; Gesamtausbreite 1080 mm
Vorderräder: zwei feste 160 mm Räder, Nylonzenter, Polyurethanbereifung und Präzisionslager
Hinterräder: zwei lenkbare 160 mm Räder, Nylonzenter, Polyurethanbereifung und Präzisionslager
Konformität: CE / UKCA (ATEX / UKEX für Ex-Modelle verfügbar)

Technische Daten

• Modell: STM01-DRU01-SS (siehe Produktbezeichnung)
• Safe working load (SWL): 350 kg
• Hubhöhe: 1400 mm
• Kippfreiraum: 1400 mm @ 15° / 1325 mm @ 30° (für 205 l Fass)
• Verarbeitbare Fassgrößen: 50–220 l (Stahl, Kunststoff, Faser; einschließlich MAUSER)
• Banddurchmesserbereich (universal): 350–600 mm (segmentiert, verstellbar)
• Bandmechanismus: 50 mm Edelstahlratsche mit Polyesterband
• Getriebeübersetzung: 120:1 (Schneckengetriebe, selbsthemmend)
• Pumpentyp: manuell-hydraulische Handpumpe mit kontrollierbarem Absenkventil
• Materialien: Chassis Edelstahl 304; vernickelter/verchromter Hubzylinder; verzinkte Hubketten; Pumpengehäuse aus Aluminium
• Oberfläche: vibrierglätteter Edelstahl für hygienische Flächen
• Schutz: Polycarbonat-Schutzscheibe bruchsicher (antistatische Option für Ex-Modell)
• Radspezifikation: 160 mm Nylonzenter-Räder mit Polyurethanbereifung und Präzisionslagern (vorne fix, hinten lenkbar)
• Beinabmessungen: Innen-Fahrbreite 850 mm; Gesamtausbreite 1080 mm
• Optionen: ATEX/UKEX-Konfiguration (Zonen 1,2,21,22); integriertes Wägesystem (Genauigkeit ±0,1 kg); alternative Beinabmessungen; feste Banddurchmesser für große Fässer; Einsatz für kleine Fässer <50 L
• Dokumentation verfügbar: technische Zeichnungen, Eignungsdokument für Fässer, Betriebsanleitungen (PDFs verfügbar)
• Konformität / Zertifizierung: CE / UKCA; ATEX/UKEX für Ex-Modelle verfügbar
