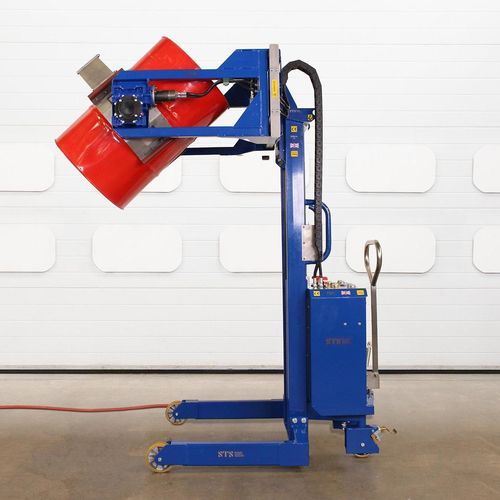

Pneumatischer Fassheber STP01-RRH01-Ex

manuellDruckluftdrehbar

Übersicht
Dieser ATEX-zertifizierte pneumatische Trommelheber ist eine luftbetriebene, pneumatisch‑hydraulische Power‑Clamp-Lösung zum Heben, Klemmmen, Drehen und Entleeren von Trommeln und Fässern bei minimaler manueller Belastung. Geeignet für Stahl-, Kunststoff- und Faserpappe-Trommeln von 50 bis 220 Litern; bietet motorisiertes Heben/Senken, motorisiertes Klemmen und motorisierte Rotation zur Reduzierung von Bedienereingriffen und Zykluszeiten.

Hauptmerkmale

• Motorisierte Trommelklemme mit Vorwärtsrotation über ein motorisiertes Getriebe
• Luftgetriebenes Hydrauliksystem, geeignet für ATEX-Umgebungen
• Hydraulischer Klemmkopf mit konstanter Spannung und Manometer zur Überwachung des Klemmdrucks
• Flexible Polyester/PVC-Klemmplatten für verschiedene Trommeltypen (inkl. MAUSER)
• Ackermann-Hinterradlenkung mit fußbetätigten Parkbremsen für präzise Steuerung und geringen Rollwiderstand
• Kompatibel mit Stahl-, Kunststoff- und Faser-Trommeln; konfigurierbar zum Herausnehmen von Trommeln aus Palettenecken
• Option Edelstahlkonstruktion für saubere / GMP-Umgebungen
• Aufrüstbar: Wägezellen-Wägesystem, teleskopische/variable Hubhöhen, pneumatischer Antrieb, variable Beinabmessungen
• Konzipiert für geringe Wartung und lange Lebensdauer (>20 Jahre)

Leistung / Betriebsnotizen

• Klemmplattenbereich (Trommeldurchmesser): 280–610 mm
• Unterstützte Trommelgrößen: 50–220 L (inkl. MAUSER-Trommeln)
• Bedienereingriff: typ. <15 kg durch motorische Funktionen
• Air-System: typ. 6–9 bar; minimale Luftversorgung für motorisierte Funktionen spezifiziert (min. 400 L/min; optimal 760 L/min bei 6 bar mit 13 mm Luftschlauch)

Anwendungen
Entwickelt zum Entleeren und Umfüllen von Trommeln in Prozessgefäße oder Sekundärbehälter in explosionsgefährdeten/ATEX-bewerteten Bereichen, in denen eine intrinsisch sichere pneumatische Steuerung und ATEX-Konformität erforderlich sind. Häufig in Chemie-, Pharma-, Lebensmittel- und Industrieprozessen eingesetzt, die sicheres, wiederholbares Trommelentleeren erfordern.

Technische Daten

• Sichere Arbeitslast (SWL): 300 kg
• Funktionen: Motorisiertes Heben/Senken, motorisierte Klemme, motorisierte Rotation, manuelles Schieben/Ziehen
• Leistungsangaben: Luftbetrieben — benötigt min. 400 L/min, optimal 760 L/min bei 6 bar mit 13 mm Flexluftschlauch
• Steuerung: Pneumatische Drucktaster und Notausschalter
• Hubhöhe: 1500 mm (Standard)
• Kippfreiraum: 1470 mm bei 15° / 1400 mm bei 30° (205 L Trommel)
• Trommelkompatibilität: Stahl, Kunststoff und Faserpappe, 50–220 L (inkl. MAUSER)
• Klemmkopf: Hydraulischer Klemmkopf mit konstanter Spannung und Manometer
• Motorisierte Rotation: Motorisiertes Getriebe; Umkehr bis 180° möglich
• Konstruktion: Baustahl mit Edelstahldruckplatten (Edelstahloption verfügbar)
• Oberflächenbehandlung: Grundierung und Polyester Pulverbeschichtung (RAL 5010); Edelstahloberfläche glatt und sauber
• Abdeckung: Antistatische, splitterfreie Polycarbonat-Schutzverkleidung
• Beinmaße: Innenweitenaufnahme 850 mm; Außenbreite 1080 mm
• Räder: Vorne fest 160 mm; hinten lenkbar 160 mm mit Fuß-Parkbremsen; elektrisch leitfähige Polyurethan-Reifen
• Lärm: < 76 dBA
• Konformität: CE / UKCA; ATEX / UKEX (Zonen 1, 2, 21, 22)
