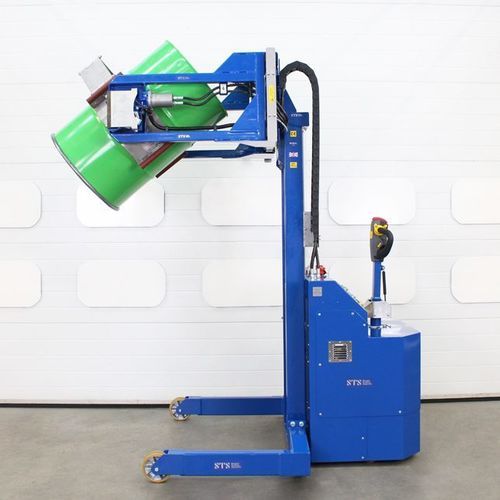

Fasskipper STE05-RRH01

elektrohydraulischhydropneumatischelektrisch

Übersicht
Dieser motorisierte Trommelkipper ist als elektrische Ausführung (STE05-RRH01) oder als pneumatisch ATEX-zertifizierbares Modell (STP05-RRH01-Ex) erhältlich. Die Maschine bietet motorisierten Hub, Klemmung, Rotation und Antrieb, um manuelle Handhabung zu reduzieren und den Durchsatz zu erhöhen. Sie verarbeitet Stahl-, Kunststoff- und Wellpappefässer von 50 bis 220 Litern und ist optional in Edelstahl für Reinraum-/GMP-Bereiche lieferbar.

Hauptmerkmale

• Elektrische Version: 24 V Bordbatteriebank mit zwei 100 Ah Batterien und externem 230 V Smart-Ladegerät.
• Pneumatische ATEX-Version: pneumatisch-hydraulische Funktionen über Druckluftleitung betrieben (min. 400 L/min; optimal 760 L/min bei 6 bar).
• Motorisierter Hub, motorisierte Klemmung, motorisierte Rotation (bis 180°) und motorisierter Antrieb (bei Ex-Modell pneumatischer Antrieb).
• Flexible Klemmauflagen (RRH01) zur Anpassung an Trommelkonturen und zum Heben von Palettenecken.
• Hinterer Deichselantrieb mit Anti-Trap-Schalter, Klemmdruckmanometer, digitaler Batteriezustandsanzeige (elektrisch) und Not-Aus.
• Optionen: Edelstahl-Ausführung, Wiegesystem, Teleskop-Hub und ATEX-spezifische antistatische Maßnahmen.

Produktdetails

• Sichere Arbeitslast (SWL): 300 kg
• Funktionen: motorisierter Hub, Klemmung, Rotation und Antrieb
• Elektrisch: zwei 100 Ah Bordbatterien, elektrohydraulische Pumpe, 700 W DC Antriebsmotor, 230 V externes Smart-Ladegerät
• Pneumatisch/ATEX: Luftversorgung min. 400 L/min, optimal 760 L/min bei 6 bar (13 mm Schlauch); pneumatischer Antrieb bis 0,45 m/s
• Bedienung: silikonüberzogene Tasten, Not-Aus, abnehmbarer Schlüssel; pneumatische Bedienelemente beim Ex-Modell
• Hubhöhe (Standard): 1500 mm — Teleskop-Option bis >2800 mm auf Anfrage
• Kippfreiraum (205 L): elektrisch ≈1500 mm bei 15° / ≈1400 mm bei 30°; pneumatisch ≈1470 mm bei 15° / ≈1400 mm bei 30°
• Trommelkompatibilität: Stahl-, Kunststoff- und Wellpappefässer 50–220 L (Durchmesser ≈ 280–610 mm); einige L-ring Kunststofffässer benötigen das INS02-Zubehör
• Klemmung: hydraulischer Klemmkopf mit konstanter Spannung und Manometer (hands-off Betrieb)
• Rotation: angetriebener Getriebeaufbau für bis zu 180° Umdrehung
• Konstruktion: Standard Baustahl; 304 Edelstahl optional; vernickelte/verchromte Hydraulikzylinder und verzinkte Hubketten
• Räder: zwei feste Vorderräder 160 mm (PU-Reifen), zwei lenkbare Hinterräder 160 mm; leitfähige Reifen für Ex verfügbar
• Lärm: < 76 dBA
• Konformität: CE / UKCA; ATEX / UKEX Zonen 1,2,21,22 für Ex-Modell

Upgrades & Optionen

• 304 Edelstahlkonstruktion und Vibrationspolitur für Reinraum-/GMP-Umgebungen
• Integriertes Wägesystem mit Lastzelle und digitaler Anzeige (±0,1 kg), betrieben von den Maschinenbatterien
• Teleskop-Hubversionen und Doppelmastoptionen für größeren Kippfreiraum
• Alternative Bein-/Auslegerabmessungen für standortspezifische Integration
• Vollständiges ATEX-Paket: antistatische Räder und Schutz, Erdungsketten, leitfähige Reifen und Ex-Dokumentation

Technische Daten

• Modellbezeichnung (elektrisch): STE05-RRH01
• Alternatives Modell (pneumatisch ATEX): STP05-RRH01-Ex
• SWL: 300 kg
• Antriebsmotor (elektrisch): 700 W DC
• Systemspannung (elektrisch): 24 V
• Batterien (elektrisch): zwei 100 Ah an Bord
• Ladegerät (elektrisch): 230 V externes Smart-Ladegerät
• Pneumatische Versorgung (ATEX): min. 400 L/min, optimal 760 L/min bei 6 bar, 13 mm Schlauch
• Hubhöhe (Standard): 1500 mm
• Kippfreiraum (205 L): ≈1500 mm bei 15° / ≈1400 mm bei 30° (elektrisch)
• Trommelkapazität: 50–220 L (Durchmesser ≈ 280–610 mm)
• Max. Trommelhöhe handhabbar: bis zu 1000 mm
• Rotation: bis zu 180° Umdrehung
• Konstruktion: Baustahl Standard; 304 Edelstahl optional
• Oberfläche: Grundierung und Polyester-Pulverbeschichtung (RAL 5010 Standard)
• Schutzvorrichtungen: bruchfestes Polycarbonat (antistatisch für Ex)
• Beinabmessungen: Innenweite 850 mm; Außenbreite 1080 mm (anpassbar)
• Räder: zwei vorn fest 160 mm; zwei hinten lenkbar 160 mm; leitfähige Reifen für Ex
• Lärm: < 76 dBA
• Konformität: CE / UKCA; ATEX / UKEX für Ex-Modell
