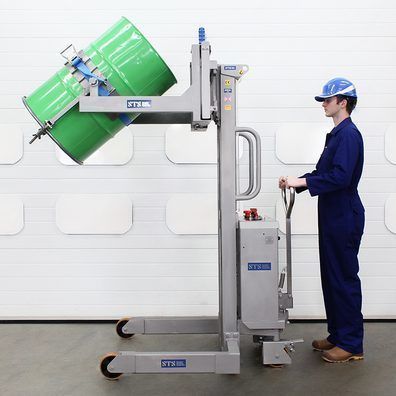

Pneumatischer Fassheber STP01-DRU01-SS-Ex

DruckluftdrehbarEdelstahl

Produktübersicht ATEX- und UKEX-zertifizierter Fasskipper/-rotator aus Edelstahl, vorgesehen für Lebensmittel- und Pharmafabriken sowie andere Reinräume. Gerät mit pneumatischer Antriebslösung: eine Druckluftanschluss betreibt die Hubfunktion. Geeignet für zonierte Gefahrenbereiche, Zonen 1, 2, 21 und 22.

Wichtige Produkteigenschaften

• Luftbetriebene Funktionen: pneumohydraulische Pumpe, vom Druckluftanschluss angetrieben, liefert Öl an das hydraulische Hubsystem; wartungsarmes Konzept, geeignet für zonierte ATEX/UKEX-Bereiche; optionale pneumohydraulische Betätigung für gekl. Spannbacke, Rotation und Antrieb zur Leistungssteigerung.
• Universelles Fassband DRU01: segmentierter, modularer Bandaufbau passt sich Stahl-, Kunststoff- und Faserfässern an; Durchmesser verstellbar durch Entfernen von zwei Stiften; Standardbereich 50–220 Liter. Festdiameter-Band (FB) Option für 200–220 Liter Fässer.
• Edelstahlbauweise: Hubchassis und Gehäuse aus Edelstahl 304; Präzisionslager aus Edelstahl und abgedichtete Komponenten; Hubzylinder und Rotationsgetriebe im Edelstahlgehäuse geschützt; mechanisch polierte oder aqua-gestrahlte Oberfläche, geeignet für GMP/Reinraumanforderungen.
• Selbsthemmendes Getriebe: bei manueller Rotation ein selbsthemmendes Schneckengetriebe (Primär- und Sekundärschnecke plus 90° Kegelstufe) mit 120:1 Übersetzung zur Verhinderung ungewollter Drehung; klappbarer Griff für Transport; hydraulische Rotationsoption für hohe Schüttvolumen.
• Lenkbare Hinterräder: Deichselgesteuerte Lenkung bewegt beide Hinterrollen gleichzeitig für engen Wendekreis und hohe Manövrierfähigkeit in beengten Bereichen; antistatische Polyurethan-Reifen und Präzisionslager reduzieren Rollwiderstand.
• Fasskompatibilität und Sicherung: verstellbares Band für Fässer 50–220 L (Durchmesser 350–610 mm); Fässer unter 350 mm Durchmesser können mit einem Einsatz für sehr kleine Fässer (Option INS01) gehandhabt werden; Kompatibilität mit MAUSER-Fässern angegeben; Randklemme zur Verhinderung von Abrutschen inklusive.

Optionen

• ATEX / UKEX Zertifizierung für Zonen 1, 2, 21 und 22
• Motorisierte Fassklemme mit flexiblen Belägen für 50–220 L
• Hydraulische Antriebsrotation mit Steuerung am hinteren oder vorderen Bedienfeld
• Pneumatisches Antriebssystem zum Verfahren von Fässern über längere Strecken
• Teleskopische/variable Hubhöhen (einmastig bis 1500 mm; teleskopisch bis 2700 mm)
• Variable Beinabmessungen zur Anpassung an vorhandene Anlagen
• Festdimensioniertes Überzentrums-Band für 200–220 L Stahl- und Kunststofffässer
• Wägezellen-System mit digitaler Anzeige für Wägungen im Prozess
• Einsatz für sehr kleine Fässer ab 50 L (INS01)

Technische Daten

• Modellbezeichnung: STP01-DRU01-SS-Ex
• Sicheres Arbeitslast (SWL): 350 kg
• Funktionen: Motorisiertes Heben/Senken, manuelle Rotation, manuelles Schieben/Ziehen
• Leistung: Luftbetrieb – mindestens 400 L/min, optimal 760 L/min bei 6 bar mit 13 mm flexibler Druckluftleitung
• Steuerung: Silikonabgedeckte Taster und Notausschalter
• Hubhöhe: 1400 mm
• Kippfreiraum: 1400 mm bei 15°; 1325 mm bei 30° (für 205 L Fass)
• Fasskompatibilität: Stahl- und Kunststofffässer, 50–220 L (inkl. MAUSER-Fässer)
• Bandbaugruppe: Segmentiertes, verstellbares/universelles Band mit 50 mm Edelstahldreieck-und Polyesterband
• Zusätzliche Fassfixierung: Randklemme inklusive zum Greifen der oberen Kante des Fasses
• Rotationsgetriebe: Schneckengetriebe, selbsthemmend mit 120:1 Übersetzung und Handgriff
• Konstruktion: Edelstahl 304
• Oberflächenbehandlung: Teile aus Edelstahl aqua-gestrahlt und vibro-poliert, glatte Oberfläche
• Schutz: Antistatische, splittersichere Polycarbonatabdeckung
• Beinabmessungen: Innenfahrbreite 850 mm, Gesamtausbreite 1080 mm
• Vorderräder: Zwei feste 160 mm Räder, aluminiumzentriert mit antistatischen Polyurethanreifen und Präzisionslagern
• Hinterräder: Zwei deichselgelenkte 160 mm Räder, aluminiumzentriert mit antistatischen Polyurethanreifen und Präzisionslagern
• Geräusch: <76 dBA
• Konformität: CE / UKCA; ATEX / UKEX (Zonen 1, 2, 21, 22)
