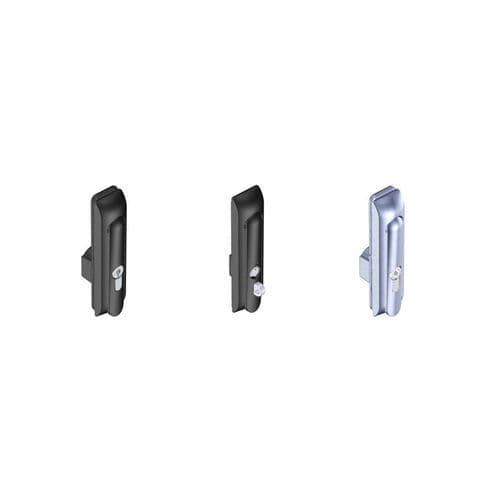

Nockenverschluss H3 series

Schlüsselmit ZiehöffnungZink-Druckguss

Produktübersicht
Der H3 Cam-Riegel mit Schwenkgriff ist für industriegerechte Paneelausschnitte ausgelegt. Er bietet einen flachen, versenkten Schwenkgriff für sicheren Zugang zu Schranktüren. Mehrere Riegeloffsets und Verriegelungsvarianten ermöglichen Einpunkt- und Mehrpunktkonfigurationen sowie Anpassung an unterschiedliche Rahmenstärken.

Funktionen und Vorteile

• Der Schwenkgriff sitzt im Gehäuse versenkt für minimale Vorsprünge und klappt zum einfachen Betätigen des Riegels sanft auf.
• Robuste Zinkdruckguss-Konstruktion für dauerhafte, korrosionsbeständige Leistung; optionale Dichtung für Innen- oder Außenanwendungen.
• Leichte Nylon-Variante als kostengünstigere Option für Innenanwendungen verfügbar.
• Ein gemeinsames Riegeldesign mit mehreren Riegeloptionen ermöglicht es, das äußere Erscheinungsbild von Gehäusen zu standardisieren und gleichzeitig unterschiedliche Griffmaße zu erfüllen.
• Zugriffskontrolloptionen umfassen verschiedene Werkzeugzugangsarten und Schließ-/Schlüsselsysteme.
• Bietet eine Drop‑in‑Austauschlösung für vorhandene Riegel mit industriegerechter Paneelvorbereitung.
• Entsprechend abgedichtete Riegelmodelle eignen sich für Außen- und raue Umgebungen.
• Standardmäßige schwenkbare Verriegelungsmechanismen für konventionelle Verriegelungsinstallationen verfügbar.
• VO‑Flammschutzklassifizierung für die Nylon‑Version verfügbar.

Verfügbare Optionen

• Zugriffssteuerungsoptionen: verschiedene Werkzeugzugangsarten und unterschiedliche Schließsysteme (mehrere Profilvarianten verfügbar).
• Mehrere Riegeloptionen zur Anpassung an Rahmenkonfigurationen mit Griffmaßen von 10,3 mm (0,41") bis 40,3 mm (1,59").

Normen und Zertifizierungen

• Maximale Arbeitslast: 250 N (56 lbf).
• Abgedichtete Varianten geeignet für Gehäuse mit NEMA 4 / IP66 Schutzklasse.

Technische Angaben / Spezifikationen

• Serie / Modell: H3 Swinghandle-Cam-Riegel-Familie.
• Materialien: Zinkdruckguss-Konstruktion (Standard); optionale leichte Nylon-Variante für Innenanwendungen / kostengünstige Alternativen.
• Oberflächen: Pulverbeschichtung, verchromt, satinierter Chrom (verschiedene Ausführungen verfügbar).
• Größen: Standardgehäuse 25×125 mm und 25×150 mm.
• Griffbereich: 10,3 mm (0,41") bis 40,3 mm (1,59") über mehrere Riegeloptionen.
• Verriegelungs-/Zugangsoptionen: verschiedene Werkzeugzugänge und Schlüsselsysteme (z. B. CH 300, CH 333, CH 751, Bellcore 216, CH DIN‑Varianten, 3 mm/5 mm Double Bit, 8 mm Dreikant), Vorhängeschloss‑Lasche und sekundäre Vorhängeschloss‑Optionen.
• Abdichtung: abgedichtete und nicht abgedichtete Varianten; abgedichtete Versionen geeignet für NEMA 4 / IP66.
• Max. Arbeitslast: 250 N (56 lbf).
• Dichtungen: optionale Dichtungen für Außen‑ oder abgedichtete Anwendungen.
• Flammschutz: VO‑Bewertung für Nylon‑Version verfügbar.
• Montage / Kompatibilität: Für industriegerechte Paneelvorbereitung ausgelegt, Drop‑in‑Austausch möglich, kompatibel mit spezifizierten Linearantrieben.
