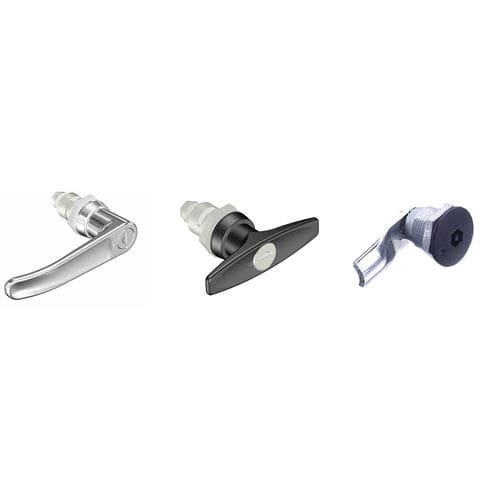

Nockenverschluss E5 series

KompressionSchlüssel1/4-Umdrehung

Produktübersicht
Die E5‑Vierteldreh‑Kamme bieten paneelmontierte, modulare Vierteldrehverriegelungen in verschiedenen Gehäusewerkstoffen. Anlaufkanten an den Kammen erzeugen beim Schließen etwa 2 mm Kompression zur Reduzierung von Vibrationen und Klappern.

Funktionen und Vorteile

• Einfache Einlochmontage mit einer Montagemutter; vormontierte Varianten vereinfachen Einbau, wenn der Griff ≈4 mm über die Plattenstärke hinausgeht
• Große Auswahl an Kopf‑/Antriebsformen zur Zugriffskontrolle und Werkzeugkompatibilität
• Anlaufkante der Kamme erzeugt ≈2 mm (0,08 in) Kompression beim Schließen für sicheren Sitz
• Push‑to‑Close‑Ausführungen: Kamme dreht bei Kontakt frei und eine Feder stellt die eingerastete Position wieder her
• Visuelle Verriegelungsanzeige (verriegelt/offen) zur schnellen Prüfung
• Low‑Profile‑Serien für geringe Bauhöhe; Standardserien mit erweiterten Kopfvarianten, Dichtoptionen und federbelasteten Gehäusen

Erhältliche Ausführungen

• Uhrzeigersinn/gegen Uhrzeigersinn Betätigung
• Manuelle, werkzeugbetätigte oder schließbare (Zylinder) Varianten; Vorhängeschloss‑Optionen
• Push‑to‑Close für Einzel‑ und Zweipunktverriegelungen
• Kamme: Reibungs‑Kamme (35 mm/45 mm), Haken‑Kamme, verschiedene Kröpfungen
• Kopf‑/Antriebsformen: Schlitz, Innensechskant, Vierkant, Dreikant, Flügel, T‑/L‑Griffe, Flush‑Cup, Shutter‑Driver, Zylinderköpfe
• Materialien: Zinklegierung, Edelstahl (inkl. 316), Stahl, Aluminiumlegierung, glasfaserverstärktes Nylon, ABS, Acetal (modellabhängig)
• Oberflächen: Pulverbeschichtung (schwarz/sonderfarben), verchromt, verzinkt, Zink‑Nickel, Passivierung, Elektropolitur
• Dichtoptionen: O‑Ringe / Dichtscheiben für Umweltschutz
• Miniaturausführungen für kleine Türen/Platten

Normen und Leistungsdaten

• Maximale statische Betriebsbelastung je nach Ausführung: rotierende Kämme bis zu 670 N (150 lbf)
• Push‑to‑Close‑Typen: maximale statische Betriebsbelastung bis zu 330 N (74 lbf)

Dokumentation und Medien

• Produktseite / PDF‑Katalog zur Serie E5
• Produktvideos und Montageanleitungen

Charactéristiques / spécifications techniques

• Betrieb: Vierteldrehung (90°)
• Kompression (ramped cams): ≈2 mm (0,08 in) beim Schließen
• Montage: Einlochmontage mit einer Mutter; table‑mount / rear‑fastened Varianten verfügbar
• Griffanpassung: modulare Kröpfungen und mehrere Offset‑Optionen; vormontierte Verschlüsse empfohlen bei Griff > Panel ≈4 mm
• Materialien: Zinkguss/Zinklegierung, Stahl, Edelstahl, glasfaserverstärktes Nylon, ABS, Acetal (variantenabhängig)
• Oberflächen/Finish: Pulverbeschichtung, Verchromung, Verzinkung/Chromat, Zink‑Nickel, Passivierung, Elektropolitur
• Kopf‑/Antriebsoptionen: vielfältige Varianten (Flügel, Low‑Profile, Schlitz, Innensechskant, Vierkant, T/L‑Griffe, Flush Cup, Shutter, Zylinder)
• Verriegelungsoptionen: manuell, werkzeuggesteuert, Zylinder/Schloss, Vorhängeschloss‑Vorbereitung, Feder‑Rückstellvarianten
• Kammtypen & Längen: Reibungs‑Kamme 35/45 mm, Haken‑Kamme, differente Geometrien
• Dichtung: O‑Ring / Dichtscheiben optional
• Serien/Größen: Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 mm u. a.
• Anwendungen: Schnellzugang für Paneele/Türen mit Anforderungen an Vibrationsbeständigkeit
