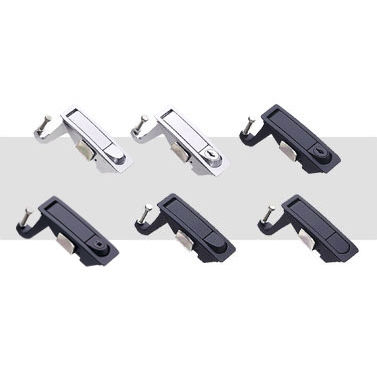

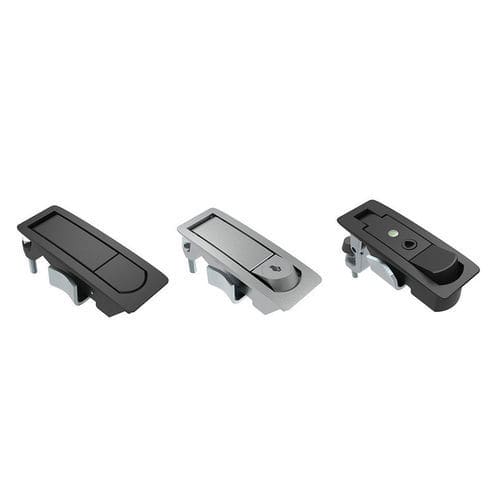

Kompressionsverschluss C2 series

Schnappmit HebelSchlüssel

Übersicht
Die Kompressions-Hebelverschlüsse der Serie C2 bieten ein flaches Profil und einen Druckknopf zur Betätigung für Türen und Paneele. Die Kompressionswirkung zieht die Tür dicht, ohne Reibung oder Verschleiß am Kontaktpunkt; bündige oder vorstehende Auslöservarianten steuern die Bauteilprotrusion und Bedienbarkeit.

Funktionen und Vorteile

• Kompressionswirkung zieht Tür oder Paneel dicht, ohne Reibung oder Verschleiß am Riegelkontakt oder Rahmen.
• Großer Greifbereich, bis zu 23 mm, ermöglicht einfache Nachstellung zur Kompensation zeitlicher Veränderungen; weitere Varianten bieten erweiterte Bereiche.
• Bündige Auslöser minimieren die Protrusion für eine glatte Oberfläche; erhöhte Auslöser erleichtern die Betätigung.
• Verriegelbare Ausführungen bieten Zugang per Schlüssel oder Werkzeug für erhöhte Sicherheit.
• Abgedichtete Versionen geeignet für NEMA 4 / IP65 Umgebungen.
• Schnelle Montage — viele Varianten lassen sich mit nur einer Schraube befestigen.

Erhältliche Ausführungen

• Oberflächen: matt schwarz pulverbeschichtet; strukturierte Chromoberfläche.
• Betätigungsarten: bündiger Auslöser und vorstehender Auslöser.
• Sicherheits-/Zugangsoptionen: Schließung mit Schlüssel, Werkzeugzugang, verschiedene Verriegelungsarten und Schlüsselauswahl.
• Optionaler Gummipuffer zur Reduzierung von Vibration, Verschleiß und Lärm.
• Farbkodierte Sichtanzeige als Option zur Anzeige des geöffneten Zustands.

Normen und Zertifizierungen

• Abgedichtete Ausführungen geeignet für NEMA 4 und IP65 Anwendungen.

Produktmedien

• Serienbezogene Produktvideos für die C2 Hebelverschlüsse verfügbar.
• Katalog und Literatur (PDF auf Serienebene) verfügbar.

Technische Spezifikationen

• Serienname: C2.
• Funktion: Druckknopf-Betätigung; Kompressionswirkung.
• Max. dokumentierter Greifbereich: bis zu 23 mm (0,91 in); weitere Varianten mit erweiterten Bereichen vorhanden.
• Typische Plattenstärkenoptionen: 1–5 mm und 1–8 mm (variabel je nach Artikelnummer).
• Materialien: Zinklegierung (typisch); einzelne Komponenten aus Nylon oder Gummi je nach Variante.
• Oberflächen: Pulverbeschichtung (schwarz), verchromt texturiert.
• Abdichtung: abgedichtete Varianten entsprechen NEMA 4 / IP65.
• Montage: für schnelle Installation ausgelegt (einige Varianten mit nur einer Schraube).
• Verfügbare Zubehörteile: Gummipuffer, Schlüssel für verriegelbare Varianten, Sichtanzeigen.
