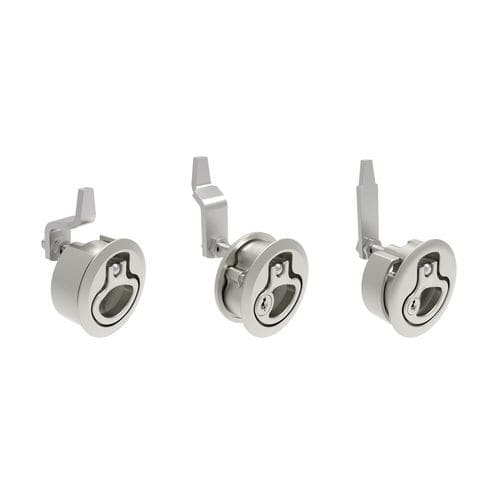

Kunststoff-Viertelumdrehungsbefestigung M1 series

Edelstahlfür Gehäusefür Paneele

Überblick
Der Kompressionsverschluss Southco M1 kombiniert ein bündiges Design mit einer Lift-and-Turn-Betätigung, um eine kompressive Abdichtung für wasserdichte und vibrationsdämpfende Paneelverschlüsse zu gewährleisten. Entwickelt für Anwendungen, die integriertes Erscheinungsbild und zuverlässige Dichtigkeit erfordern.

Funktionen und Vorteile

• Bündiges Profil liefert ein eingelassenes Erscheinungsbild und kompressive Wirkung für wasserdichte Abdichtung sowie Verringerung von Vibration/geräuschen.
• Lift-and-Turn-Betätigung reduziert Verschleiß an Riegel und Rahmen gegenüber herkömmlichen Betätigungen.
• Korrosionsbeständige Werkstoffe geeignet für Außen- und Marineeinsatz.
• Erhältlich in zwei Hauptgrößen und mehreren Oberflächen für unterschiedliche Paneele und Designanforderungen.
• Mit Dichtungen und O-Ringen lieferbar, wenn eine wasserdichte Passung erforderlich ist.
• Einfache Montage in einem Rundloch zur unkomplizierten Integration.
• Verdeckte Befestiger sorgen für sauberes äußeres Erscheinungsbild.
• Kompatibel mit dem Southco "One Look, One Latch" Programm für maritime Anwendungen.

Erhältliche Ausführungen

• Mehrere Riegel-/Nocken-Optionen (sechs gängige Ausführungen) für anwendungsspezifische Anpassung.
• 2,5" (63,5 mm) Ausführung in abschließbarer Version verfügbar (Basis-Schloss oder 3-Wafer-Schloss).
• Verschiedene Oberflächen und optische Optionen (elektropoliert, natur, PVD inkl. schwarz PVD).

Normen und Zertifizierungen

• Modelle geeignet für Anwendungen mit Anforderungen an NEMA 12 und IP-65 (je nach Teilenummer prüfen).

Typische Produktvarianten / Beispiele

• Mittelgroße Varianten: typische Plattenstärken 2–12 mm und 12–22,5 mm; Beispiele für Haltebereiche 21–28 mm, 27–40 mm, 39–52 mm, 63–76 mm.
• Große Varianten: Beispiele für Haltebereiche 23,5–35 mm, 34–48 mm, 47–61 mm, 60–75 mm, 74–88 mm; Plattenstärken wie oben.
• Materialien/Oberflächen: 316 Edelstahl (elektropoliert) und Kunststoffvarianten; dekorative PVD und schwarzes PVD bei einigen SKUs.

Technische Spezifikationen

• Marke: Southco
• Modell: M1
• Profil: Bündig / Flush-mount
• Betätigung: Lift-and-Turn (Anheben und Drehen)
• Hauptmaterialien: 316 Edelstahl; Kunststoffvarianten verfügbar
• Oberflächen: Elektropoliert, Natur, PVD (inkl. schwarz PVD)
• Größen: Mittel und Groß
• Typische Plattenstärken (Beispiele): 2–12 mm; 12–22,5 mm; 18,5–29 mm
• Haltebereiche (Beispiele): 21–28 mm; 27–40 mm; 39–52 mm; 47–61 mm; 60–75 mm; 63–76 mm; 74–88 mm
• Verriegelungsoptionen: Einpunkt- oder Drei-Punkt-Verriegelung
• Zugangsoptionen: Nicht abschließbar, abschließbar, schlüsselbar (Basis-Schloss, 3-Wafer-Schloss)
• Installation: Rundloch (einfach)
• Dichtung: Mit Dichtungen und O-Ringen für wasserdichten Sitz
• Befestiger: Verdeckte Befestiger für sauberes Außenbild
• Konformität: Geeignet für NEMA 12 und IP-65 (modellabhängig)
• Anwendungen: Marine, Außenpaneele, vibrationsanfällige Gehäuse, die Abdichtung und integriertes Erscheinungsbild erfordern
