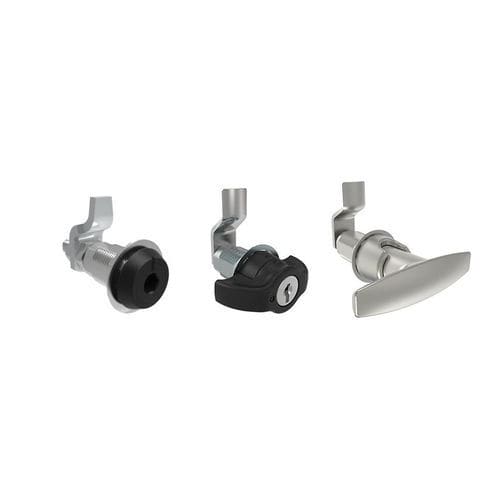

Nockenverschluss E3 series

KompressionSchlüsselEdelstahl

Produktübersicht
Die Kompressionsverschlüsse E3 VISE ACTION® von Southco bieten einen mechanischen Vorteil, der dichte, vibrationsbeständige Tür‑ und Plattenverschlüsse für die Abdichtung in anspruchsvollen Industrieanwendungen gewährleistet. Der VISE ACTION® Mechanismus richtet die Nocke hinter dem Rahmen aus und zieht sie mit einer einzigen kontinuierlichen Halbdrehung gerade nach oben, um eine gleichmäßige Kompressionshöhe von 6,4 mm (0,25 in) zur Dichtung von Dichtungen zu erzielen, Geräusche zu reduzieren und Abschürfungen zu vermeiden. Die überzentrierte Verriegelung widersteht unbeabsichtigtem Öffnen durch Stoß oder Vibration.

Funktionen und Vorteile

• Gleichmäßiger 6,4 mm (0,25 in) Zugweg für zuverlässige Umweltabdichtung
• Einfache Halbdreh‑Betätigung für schnelle, reproduzierbare Schließung
• Reduziert vibrationsbedingte Geräusche und Klappern
• Überzentrische Verriegelung schützt vor unbeabsichtigtem Öffnen
• Nockenausrichtung verhindert Abschürfungen und sichert reibungslosen Betrieb

Verfügbare Ausführungen

• Materialien: Zinklegierung, Edelstahl, Aluminium (weitere auf Anfrage)
• Oberflächen: Pulverbeschichtung, Vernickelung/Chrom, Elektropolitur, Passivierung, Eloxierung
• Fester und verstellbarer Haltebereich; Rechts‑ und Linksdrehung
• Betätigungsarten: Rohrschlüssel, Handbedienung, schlüsselsicher, zur Vorhängeschlossbefestigung, T‑Griff, Flügel, Knopf, Sechskant, Schlitz, Quadrat, Dreieck
• Kundenspezifische Größen, Montagearten und branchenspezifische Compliance (Dichtung, Vibration, Feuer, Hygiene)
• Zubehör: Nocken, Flanschdichtungen, Abdichtabdeckungen, Einbaubefestigungen, Schlüssel, Bügelschellen, Zuglaschen

Normen und Zertifizierungen

• RoHS‑Konformität
• NEMA / IP‑Schutzarten (IP65, IP66, IP67, IP69K je nach Variante)
• EN45545 (Brand) Optionen
• EN61373 (Vibration) getestete Optionen
• UL‑Einträge für spezifische Modelle verfügbar

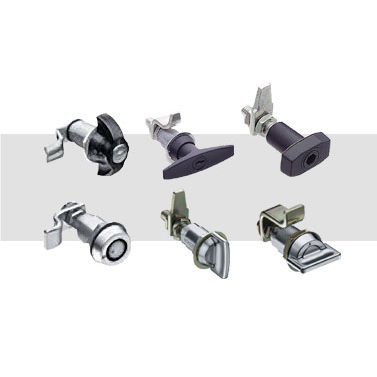

Typische Varianten und Zubehör

• E3 VISE ACTION® Kompressionsverschluss, große Ausführung, Rohrschlüssel, Zinklegierung, pulverbeschichtet schwarz (Beispiel)
• E3 VISE ACTION® Kompressionsverschluss, große Ausführung, T‑Griff, Zinklegierung, pulverbeschichtet schwarz (Beispiel)
• Edelstahl‑Nocken und Ersatzteile
• Flanschdichtungen und Abdichtabdeckungen (verschiedene Elastomere)
• Schlüssel und kodierbare Schließvarianten

Technische Spezifikationen

• Kompressionshub (Zugweg): 6,4 mm (0,25 in) konstant
• Betätigung: einzelne kontinuierliche Halbdrehung mit überzentrierter Verriegelung
• Materialien: Zinklegierung, Edelstahl, Aluminium (weitere verfügbar)
• Oberflächen: Pulverbeschichtung, Chrom/Nickel, Elektropolitur, Passivierung, Verzinkung, Eloxierung
• Bedienköpfe und Antriebe: Rohrschlüssel, Sechskant (4 mm, 8 mm), Schlitz, Quadrat, Dreieck, T‑Griff, Knopf, Flügel
• Haltebereichsvarianten: fest und einstellbar
• Montagearten: bündig, Single‑Hole, Drei‑Loch, Clip‑in je nach Ausführung
• Schutzarten: IP65–IP69K je nach Variante und Dichtung
• Vibrations-/Stoßfestigkeit: EN61373 für spezifizierte Versionen
• Verriegelungspunkte: Einzel‑ oder Dreipunktoptionen
• Zubehör: Nocken, Flanschdichtungen, Flush‑Cup, Montagehalter, Schlüssel, Bügelschellen, Zuglaschen
