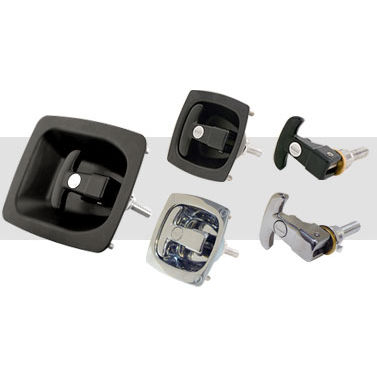

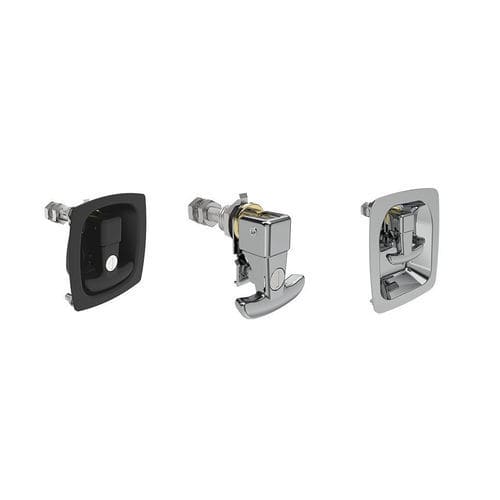

Verschluss mit Hebel N2 series

mit SchlüsselabsperrbarSchlüssel

Produktübersicht
Robuste Konstruktion und einfache Lift-and-Turn Hebelmechanik liefern 6 mm kontinuierlichen Hub zur sicheren, rüttelfreien Verriegelung in schweren Off-Road- und Industrieanwendungen. Der klappbare T-Griff bietet guten Halt bei Handschuhbetrieb und minimiert die Auflage bei eingeklappter Stellung. Edelstahl-Varianten erhöhen Korrosionsbeständigkeit und Belastbarkeit.

Funktionen und Vorteile

• Massiver Schaft und klappbarer ergonomischer T-Griff für zuverlässigen Betrieb unter hohen Lasten und harten Umgebungsbedingungen.
• Hebelmechanismus erzeugt konstante Anpresskraft, um Dichtungen trotz Vibrationen und Stößen dicht zu halten.
• In mehreren Größen erhältlich, um auf Türabmessungen abgestimmte Kraft und Kompression bereitzustellen.
• Typische Kompression: 6 mm (0,24") zur Dämpfung von Vibrationen und Geräuschen.
• Verschiedene Riegelkröpfungen und Einstellmöglichkeiten zur Anpassung an unterschiedliche Tür-/Rahmengeometrien.
• N2 mit Standardwanne verwendet die gleiche Plattenvorbereitung wie der Southco N4 für einfachen Austausch.

Verfügbare Ausführungen

• Einbauwannen, die den eingeklappten Griff bündig oder unter der Türoberfläche halten.
• Mit oder ohne Verriegelung; kundenspezifische Schlüsselnummern möglich.
• Edelstahl-Ausführung für erhöhte Korrosionsbeständigkeit und höhere Einsatzkräfte.
• Gerade, versetzte und tief versetzte Riegel für Haltebereiche von 2,5 bis 104 mm (0,10"–4,10").
• Mittlere und große Wannengrößen sowie M16-Schaft auf Anfrage für schwerere Anwendungen.

Normen und Leistungsdaten

• Maximale Haltekraft (pulverbeschichtete Versionen): 1000 N (225 lbs).
• Maximale Haltekraft (Edelstahl-Versionen): 1800 N (405 lbs).
• Einbaustärken: 1,5–2,5 mm (T-Griff ohne Wanne); bis zu 12,7 mm mit Einbauwanne.

Technische Daten

• Serie / Modell: N2
• Griff: Klappbarer ergonomischer T-Griff für Handschuhbetrieb
• Schaft: Option massiver Edelstahlschaft für Korrosionsbeständigkeit
• Kompression: 6 mm (typisch)
• Wannenoptionen: Keine Wanne, Standardwanne, Mittlere Wanne, Große Wanne (eingelassene Wanne hält Griff unter der Oberfläche)
• Riegeltypen: Gerade, Versetzt, Tiefversetzt (Bereich 2,5–104 mm / 0,10"–4,10")
• Schaftoption: M16 auf Anfrage für schwerere Anwendungen
• Werkstoffe / Oberflächen: Stahl (Pulverbeschichtung) und Edelstahl (poliert/glänzend verfügbar)
• Maximale Haltekräfte: Pulverbeschichtet bis 1000 N (225 lbs); Edelstahl bis 1800 N (405 lbs)
• Einbaudicken: 1,5–2,5 mm (ohne Wanne); bis zu 12,7 mm (mit Einbauwanne)
• Verriegelungsoptionen: Zylinderschloss (Key-locking) und ohne; konfigurierbare Schlüsselnummern
• Kompatibilität: Plattenvorbereitung entspricht Southco N4 für Austausch
