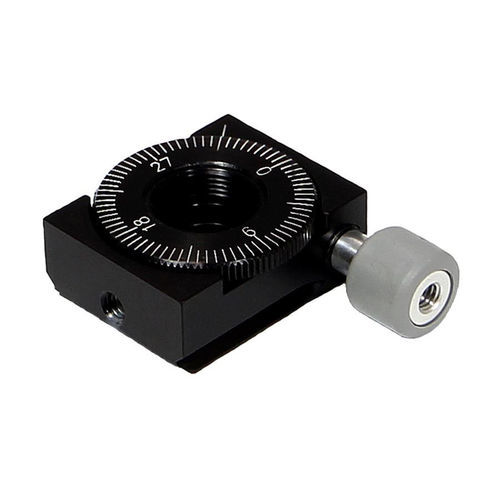

Manueller Drehtisch RS-100

vertikalhorizontalHochpräzision

Die Bühne der RS-100 Serie ist eine kompakte Rotationsbühne, die für das enge Stapeln von Optiken entwickelt wurde und ideal für 0,5-Zoll-Polarisatoren, Wellenplatten und andere kleine Optiken ist. Sie verfügt über einen rechtwinkligen Antrieb und ermöglicht eine grobe Positionierung über volle 360° mit einem externen gerändelten Zifferblatt. Feineinstellungen werden mit einem bequem platzierten, schneckengetriebenen Einstellknopf vorgenommen. Die Bühne verwendet ein einzigartiges integriertes Kugellagerdesign, das eine robuste und kostengünstige Alternative zu teureren Lagerpaketen bietet. Das Schneckenantriebssystem, kombiniert mit dem Lagersystem, gewährleistet eine reibungslose und präzise Positionierung über die gesamten 360° der Rotation. Die Zifferblattfläche ist in 5°-Schritten markiert, um eine einfache Referenz zu ermöglichen.

Produkteigenschaften

• Grobe manuelle Einstellung
• Feineinstellung über 360°
• Pfosten- oder Tischmontage
• Vakuumkompatible Versionen auf Anfrage erhältlich

Leistungsspezifikationen

• Reise: 360° kontinuierlich
• Minimale kontrollierbare Bewegung: 30 Bogenminuten (basierend auf 1° Drehung der Einstellschraube)

Maximale Last

• Wenn die Rotationsachse vertikal ist: 1 lb
• Wenn die Rotationsachse horizontal ist: 0,5 lb

Merkmale / Technische Spezifikationen

• Manueller Betrieb
• Optikgröße: 0,50 Zoll
• Maßeinheit: Imperiale und metrische Optionen
• Gewichtseinheit: LB
• Volumen: 0.000000
• SKU: 64010000
