Stell-Kontrolleinheit MC2010

Steuerung3-Achsmit Display

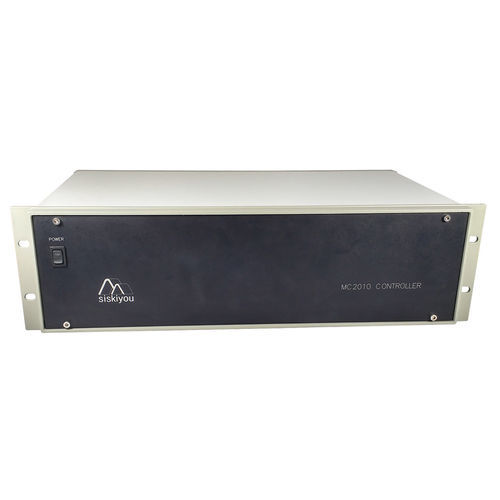

Der MC2010 Multi-Axis Motion Controller ist ein Computer-Interface-Controller, der entwickelt wurde, um lineare und rotierende Bühnen über LabVIEW-basierte Software zu positionieren, die auf einem vom Kunden bereitgestellten PC oder Laptop mit einem USB-Anschluss installiert ist. Dieser Controller ist kompatibel mit den geschlossenen motorisierten linearen Bühnen von Siskiyou (800, 100cri, 200cri, 7600 und 7700 Serienbühnen), linearen Aktuatoren (841 und 842) und motorisierten Rotationsbühnen (RSA-0.5i, RSA-1.0i und RSA-2.0i).

Konfiguration und Software
Das Basismodell des MC2010 ist eine 4-Achsen-Konfiguration, aber es ist in Konfigurationen bis zu 10 Achsen erhältlich, alle in einem branchenüblichen 19-Zoll-Rack-Montagegehäuse untergebracht. Ein USB-Kabel ist für die Konnektivität enthalten. Das mitgelieferte LabVIEW-Executable ermöglicht präzise Bewegungen der Bühne oder des Aktuators, entweder durch eine festgelegte Distanz oder durch Joggen für grobe Positionierung. Schnittstellenbefehle werden in Mikrometern oder Grad angegeben, mit einer Auflösung von 0,1 µm oder 0,1°, wenn sie mit den motorisierten Bühnen von Siskiyou verwendet werden. Benutzer können Standortvoreinstellungen für jede Achse erstellen, die ein einfaches Abrufen gespeicherter Bühnenpositionen ermöglichen. Die Software unterstützt auch die Aufzeichnung von Bewegungen in einer Skriptdatei, die abgespielt werden kann, um gespeicherte Unterroutinen zu wiederholen. Die Software wird auf einer CD bereitgestellt.

Produkteigenschaften

• Betriebssoftware enthalten
• 4 bis 10 Achsen, geschlossener Regelkreis
• USB-I/O-Schnittstelle
• 19-Zoll-Rack-Montageformfaktor
• RoHS-konform

Technische Spezifikationen

• Minimale kontrollierbare Bewegung: 0,1 µm
• Maximale Geschwindigkeit: 1,7 mm/s
• Stromanforderungen: 110–230 VAC, 50/60 Hz

Systemanforderungen

• Windows 7.0 oder höher

Hardware - Mindestanforderungen

• 2GHz CPU-Geschwindigkeit
• 1GB RAM
• 1GB freier Festplattenspeicher
• Verfügbare USB2.0-Schnittstelle
• Bildschirmauflösung von 1440x900

Eigenschaften / Technische Spezifikationen

• Controllertyp: Multi-Axis Motion Controller
• Kompatibel mit Siskiyou geschlossenen motorisierten linearen Bühnen und Aktuatoren
• LabVIEW-basierte Software für Steuerung und Skripterstellung
• Auflösung: 0,1 µm oder 0,1°
• Unterstützte Achsen: 4 bis 10
• Formfaktor: 19-Zoll-Rack-Montage
• USB-Schnittstelle
• RoHS-konform
• Stromversorgung: 110–230 VAC, 50/60 Hz
• Minimale Bewegung: 0,1 µm
• Maximale Geschwindigkeit: 1,7 mm/s
• Systemanforderungen: Windows 7.0 oder höher, 2GHz CPU, 1GB RAM, 1GB HDD, USB2.0, 1440x900 Display
