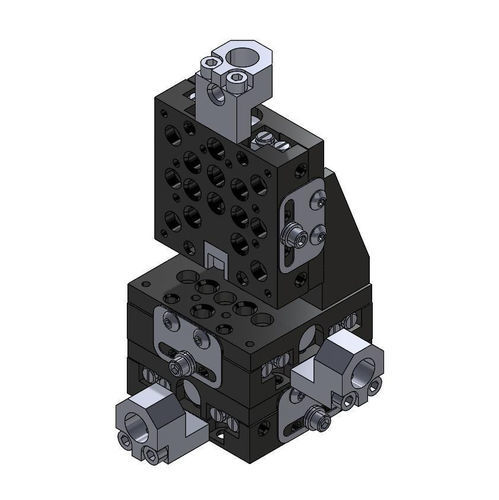

XY-Nanopositioniertisch 50.5cr

XYZ2-Achskompakt

Die Kreuzrollenbühne der Serie 50.5cr ist die dünnste auf dem Markt erhältliche Linie, die für Anwendungen entwickelt wurde, bei denen Platz oder Höhe entscheidend sind. Ihr schlankes Profil macht sie ideal für kompakte Aufbauten, und sie ist in X-, XY- oder XYZ-Achsen-Versionen in drei Größen erhältlich. Jede Achse verfügt über eine nicht beeinflussende Folienverriegelung, die sicherstellt, dass die anfängliche Einstellung stabil bleibt, mit passenden Befestigungslöchern am gegenüberliegenden Rand für flexiblen Zugang. Je nach erforderlicher Empfindlichkeit kann die Bühne mit 8-80TPI- oder 8-100TPI-Einstellschrauben oder SM-1-Mikrometern ausgestattet werden. Winkelhalterungen sind in den Baugruppen enthalten und können auch separat erworben werden.

Produkteigenschaften

• Niedriges Profil-Design
• Nicht beeinflussende Verriegelung
• Hochbelastbare Kreuzrollenlager
• Vakuumkompatible Versionen verfügbar

Leistungsspezifikationen

• Verfahrweg: 0,5 Zoll (12 mm)
• Maximale horizontale Achslast: 5 lb
• Maximale vertikale Achslast: 2 lb
• Auflösung:
  • 80TPI-Einstellschraube: 5 µm
  • 100TPI-Einstellschraube: submikron

Optionen

• Verstellachsen: X, X-Y, X-Y-Z
• Hand: RECHTS, LINKS
• UOM: METRISCH, IMPERIAL

Merkmale / Technische Spezifikationen

• Serie: 50.5cr
• SKU: 50.5CR SERIES
• Verfügbare Achskonfigurationen: X, XY, XYZ
• Kompatibilität der Einstellschrauben: 8-80TPI, 8-100TPI, SM-1-Mikrometer
• Winkelhalterungen in Baugruppen enthalten
