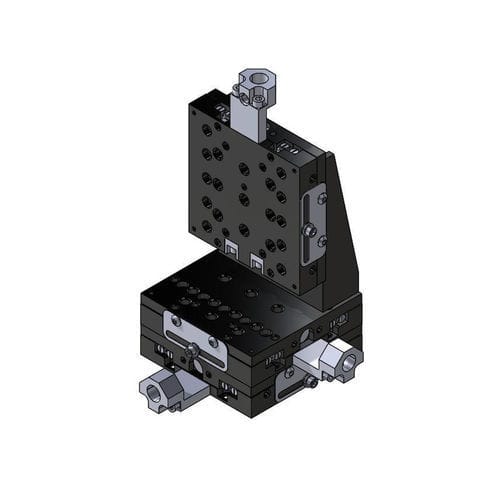

XY-Positioniertisch 100.5cr

XYZmit Linearmotor1-Achs

Die Serie 100.5cr stellt die dünnste Linie von Kreuzrollenbühnen auf dem heutigen Markt dar. Ihr schlankes Design ist ideal für Anwendungen, bei denen Platz oder Höhe entscheidend sind. Alle drei Größen sind in X-, XY- oder XYZ-Achsen-Versionen erhältlich. Jede Achse verfügt über eine nicht beeinflussende Folienverriegelung, die praktisch garantiert, dass die erste Einstellung die letzte ist. Die Folienverriegelung hat passende Befestigungslöcher an der gegenüberliegenden Kante für maximale Zugriffsflexibilität. Abhängig von der Empfindlichkeit der Einrichtung können 8-80TPI- oder 8-100TPI-Einstellschrauben oder SM-1-Mikrometer mit diesen Bühnen verwendet werden. Winkelhalterungen sind in den Baugruppen enthalten und können auch separat erworben werden.

Produkteigenschaften

• Niedriges Profil-Design
• Nicht beeinflussende Verriegelung
• Hochbelastbare Kreuzrollenlager
• Vakuumkompatible Versionen verfügbar

Leistungsspezifikationen

• Verfahrbereich: 1,0 Zoll (25,4 mm)
• Maximale horizontale Achslast: 10 lb
• Maximale vertikale Achslast: 4 lb
• Auflösung:
• Mit 80TPI-Einstellschraube 5µm
• Mit 100TPI-Einstellschraube submikron

*Minimale kontrollierbare Bewegung*: BASIERT AUF 1° DREHUNG DER EINSTELLSCHRAUBE

Merkmale / Technische Spezifikationen

• Serie: 100.5cr
• Verfügbare Achsen: X, XY, XYZ
• Kompatibilität der Einstellschrauben: 8-80TPI, 8-100TPI, SM-1-Mikrometer
• Winkelhalterungen in Baugruppen enthalten
• Befestigungslöcher für Zugriffsflexibilität
