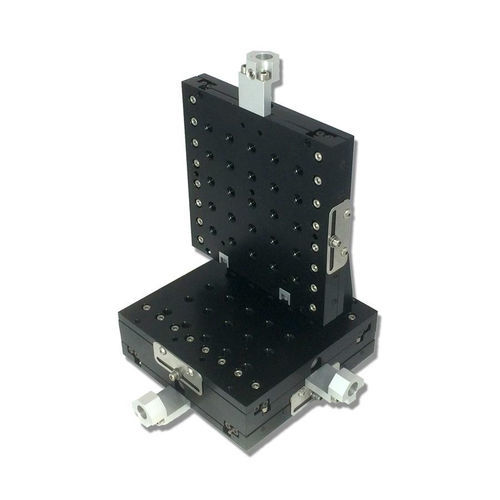

XY-Positioniertisch 150.5cr

XYZmit Linearmotor2-Achs

Die Serie 150.5cr stellt die dünnste Linie von Kreuzrollenbühnen auf dem heutigen Markt dar. Ihr schlankes Design ist ideal für Anwendungen, bei denen Platz oder Höhe entscheidend sind. Alle drei Größen sind in X-, XY- oder XYZ-Achsen-Versionen erhältlich. Jede Achse verfügt über eine nicht beeinflussende Folienverriegelung, die praktisch garantiert, dass die erste Einstellung die letzte ist. Die Folienverriegelung hat passende Befestigungslöcher an der gegenüberliegenden Kante für maximale Zugriffsflexibilität. Abhängig von der Empfindlichkeit der Einrichtung können entweder 8-80TPI oder 8-100TPI Einstellschrauben oder SM-1 Mikrometer mit diesen Bühnen verwendet werden. Winkelhalterungen sind in den Baugruppen enthalten und können auch separat erworben werden.

Produkteigenschaften

• Niedriges Profil-Design
• Nicht beeinflussende Verriegelung
• Hochbelastbare Kreuzrollenlager
• Vakuumkompatible Versionen verfügbar

Leistungsspezifikationen

• Verfahrweg: 1,0 Zoll (25,4 mm)
• Maximale horizontale Achslast: 15 lb
• Maximale vertikale Achslast: 6 lb
• Auflösung:
  • 80TPI Einstellschraube: 5µm
  • 100TPI Einstellschraube: submikron

*Minimale kontrollierbare Bewegung*: BASIERT AUF 1° DER DREHUNG DER EINSTELLSCHRAUBE

Merkmale / Technische Spezifikationen

• Serie: 150.5cr
• Verfügbare Achsen: X, XY, XYZ
• Einstellschraubenoptionen: 8-80TPI, 8-100TPI
• Kompatible Mikrometer: SM-1
• Winkelhalterungen: in Baugruppen enthalten, auch separat erhältlich
• Folienverriegelung: nicht beeinflussend, mit passenden Befestigungslöchern für Flexibilität
