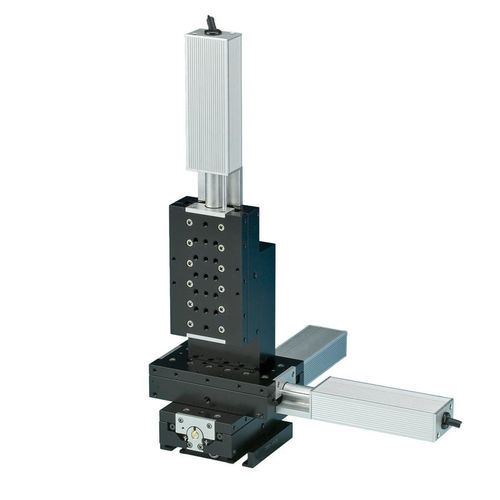

Linearer Positioniertisch 7700

VerschiebemotorisiertKreuzrollen

Die motorisierte Translationsbühne der Serie 7700 ist für einen außergewöhnlich sanften linearen Lauf mit gekreuzten Rollenlagern konzipiert. Es handelt sich um eine integrierte Version der Translationsbühne der Serie 1700 mit gekreuzten Rollen, die eine präzise vorgespannte Leitspindel verwendet, um einen driftfreien Betrieb zu gewährleisten. Hochgeschwindigkeitsversionen sind auf Anfrage erhältlich. Die Bühne wird von e-Serie- und MC2010-Controllern über eine geschlossene Schnittstelle zwischen dem Controller und dem Motorencoder angetrieben, was eine hohe Auflösung und wiederholbare Positionierung gewährleistet. Die Encoder-Kopplung ermöglicht auch die Verwendung der digitalen Anzeige DR1000 für wiederholte oder relative Positionierungsanforderungen.

Produkteigenschaften

• Schnelle Positionierung von 1,7 mm/Sekunde
• Leise laufende DC-Servomotoren
• Drehbare Montagebasis
• Vakuumkompatible Versionen auf Anfrage erhältlich

Leistungsspezifikationen

• Maximale Last auf der horizontalen Achse: 10 lbs
• Maximale Last auf der vertikalen Achse: 4 lbs
• Verfahrweg: 50 mm
• Rückschlag: < 5 µm
• Punkt-zu-Punkt-Genauigkeit: ± 2 µm

Merkmale / Technische Spezifikationen

• Integrierte Version der Translationsbühne der Serie 1700 mit gekreuzten Rollen
• Präzise vorgespannte Leitspindel für driftfreien Betrieb
• Geschlossene Verbindung für 0,2 µm und 0,1 µm Auflösung (abhängig vom Controller)
• Kompatibel mit der digitalen Anzeige DR1000
• Optionen für Verstellachsen: X, X-Y, X-Y-Z
• Optionen für Händigkeit: RECHTS, LINKS
• Optionen für Maßeinheiten: METRISCH, IMPERIAL
