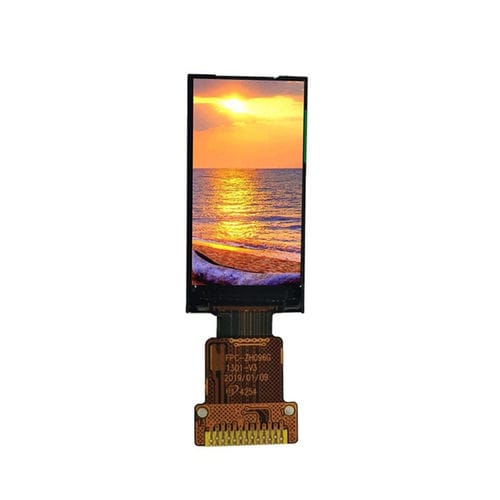

Displaymodul / TFT LCD YX10001A

TFTFarbGrafik

Beschreibung
Das YX10001A ist ein kompaktes 0,96-Zoll TFT-LCD-Anzeigemodul mit einer RGB-Auflösung von 80×160 und einer 4SPI-Schnittstelle, entwickelt für Wearables, tragbare Messgeräte, Smart-Home-Produkte, Handterminals, medizinische Geräte und IoT-Anwendungen. Der Treiber-IC ST7735S sorgt für stabile Bilddarstellung, schnelle Reaktionszeiten und einen All O'Clock-Blickwinkel für gute Sichtbarkeit aus allen Richtungen. Die serielle 4SPI-Schnittstelle vereinfacht das Hardware-Design und bietet eine zuverlässige Kommunikation mit MCU-basierten Embedded-Systemen.

Wesentliche Abmessungen
Gehäusemaße: 13,70 × 28,10 × 1,97 mm
Aktive Anzeigefläche: 10,80 × 21,70 mm
Pixelpitch: 0,1926 × 0,1926 mm

Elektrik & Schnittstelle
Analoge Betriebsspannung: 3,2 V (Typ.)
Logikspannung: 1,8 V (Typ.)
Schnittstelle: 4SPI
Hintergrundbeleuchtung: Weiße LED × 1

Typische Anwendungen

• Wearable-Elektronik
• Tragbare medizinische Geräte
• Industrielle Handterminals
• Intelligente Sensoren und IoT-Geräte
• Verbraucherelektronik und Smart-Home-Produkte

Basisdaten (Tabelle)
Displaygröße: 0,96 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 80 (RGB) × 160
Aktive Fläche: 10,80 × 21,70 mm
Gehäuseabmessungen: 13,70 × 28,10 × 1,97 mm
Pixelpitch: 0,1926 × 0,1926 mm
Blickrichtung: All O'Clock
Driver IC: ST7735S
Schnittstelle: 4SPI
Hintergrundbeleuchtung: Weiße LED × 1
Analoge Betriebsspannung: 3,2 V Typ.
Logikbetriebsspannung: 1,8 V Typ.

Optische Eigenschaften (Tabelle)
Auflösung: 80 × 160
Kontrastverhältnis: 800 : 1
Farbabdeckung: 60%
Helligkeit: 400 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Blickwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Reaktionszeit: 25 ms

Betriebsbedingungen (Tabelle)
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% RH (60°C)

Technische Spezifikationen

• Modell: YX10001A
• Displaygröße: 0,96 Zoll
• Auflösung: 80(RGB) × 160
• LCD-Typ: TFT-LCD, transmissiv
• Driver IC: ST7735S
• Schnittstelle: 4SPI (seriell)
• Aktive Fläche: 10,80 × 21,70 mm
• Gehäusemaße: 13,70 × 28,10 × 1,97 mm
• Pixelpitch: 0,1926 × 0,1926 mm
• Hintergrundbeleuchtung: 1 × weiße LED
• Analoge Betriebsspannung: 3,2 V (Typ.)
• Logikspannung: 1,8 V (Typ.)
• Helligkeit: 400 cd/m²
• Kontrastverhältnis: 800:1
• Farbabdeckung: 60%
• Blickwinkel: All O'Clock (typ. 80°/80°/80°/80°)
• Reaktionszeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% RH (60°C)
