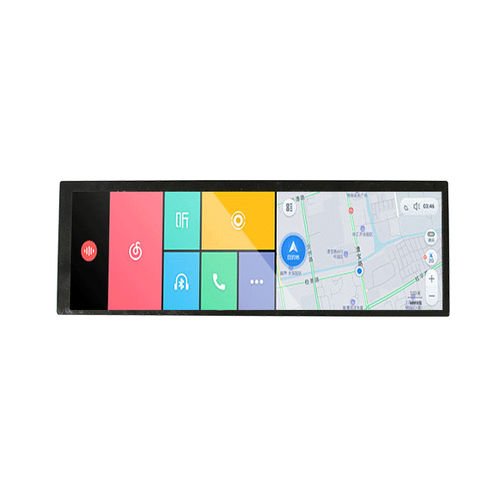

Displaymodul / TFT LCD YX78405A

Farb400 x 12807,84"

Produktübersicht
Das YX78405A ist ein 7,84-Zoll TFT-LCD-Anzeigemodul mit einer Auflösung von 400 (RGB) × 1280 und einer MIPI-Schnittstelle. Angesteuert durch den Treiber-IC NV3051F1 bietet das Modul All O'Clock-Betrachtungsrichtung, eine typische Helligkeit von 500 cd/m² und weiße LED-Hintergrundbeleuchtung. Es ist für industrielle und eingebettete HMI-Anwendungen vorgesehen, z. B. Automotive, Automatisierung, Medizintechnik und tragbare Terminals.

Anwendungen

• Automotive-Instrumententafeln und Kombiinstrumente
• Industrielle HMIs und Automatisierungs-Panel
• Smart-Home-Bedienfelder
• Displays für medizinische Geräte
• Digitale Beschilderung und tragbare Terminals

Hauptmerkmale
Displaygröße: 7.84 inch
Auflösung: 400 (RGB) × 1280
LCD-Typ: TFT-LCD, transmissive
Schnittstelle: MIPI (unterstützt Hochgeschwindigkeitsübertragung für Linux/Android/Embedded-Plattformen)
Driver IC: NV3051F1
Betrachtungsrichtung: All O'Clock (großer Blickwinkel)
Hintergrundbeleuchtung: Weiße LED × 24
Helligkeit (Typ.): 500 cd/m²
Kontrastverhältnis: 900 : 1
Farbabdeckung: 60%
Aktive Fläche: 59.4 × 190.08 mm
Abmessungen (Outline): 67.8 × 205.78 × 4.6 mm

Mechanische & optische Hinweise
Outline-Abmessungen und eine mechanische Zeichnung werden zur Montage- und Integrationsreferenz bereitgestellt. Das Modul besitzt ein Ultra-Wide-Seitenverhältnis, geeignet für moderne Benutzeroberflächen. Typischer Pixelpitch: 0.1485 × 0.1485 mm.

Optische & Leistungs-Highlights
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Reaktionszeit: 25 ms
Luminanzgleichmäßigkeit: 80%
Typische Helligkeit: 500 cd/m²

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Luftfeuchtigkeit: ≤90% rF (60°C)

Eigenschaften / Technische Daten

• Modell: YX78405A
• Displaygröße: 7.84 inch
• Auflösung: 400 (RGB) × 1280
• LCD-Typ: TFT-LCD, transmissive
• Aktive Fläche: 59.4 × 190.08 mm
• Outline-Abmessungen: 67.8 × 205.78 × 4.6 mm
• Pixel Pitch: 0.1485 × 0.1485 mm
• Betrachtungsrichtung: All O'Clock
• Driver IC: NV3051F1
• Schnittstelle: MIPI
• Hintergrundbeleuchtung: Weiße LED × 24
• Helligkeit (Typ.): 500 cd/m²
• Kontrastverhältnis: 900 : 1
• Farbabdeckung: 60%
• Luminanzgleichmäßigkeit: 80%
• Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
• Reaktionszeit: 25 ms
• Analoge Versorgungsspannung: 3.3 V Typ.
• Betriebstemperaturbereich: -20°C bis +70°C
• Lagerungstemperaturbereich: -30°C bis +80°C
• Luftfeuchtigkeit: ≤90% rF (60°C)
