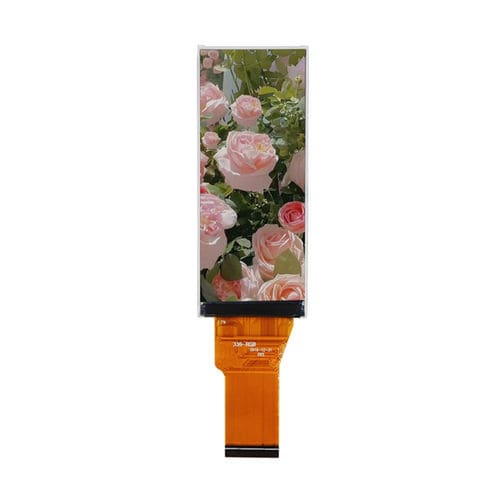

Displaymodul / TFT LCD YX29002A

IPSFarb2,9"

Produktübersicht
Das YX29002A ist ein 2,9-Zoll IPS TFT-LCD-Modul mit 376×960 RGB Auflösung und SPI + 18-Bit RGB Schnittstelle. Ausgestattet mit dem Treiber-IC ST7701S bietet es All O'Clock IPS-Betrachtungswinkel, hohe Pixeldichte und gleichmäßige Farbwiedergabe. Das ultraflache Gehäuse erleichtert die Integration in Industrie-Steuerungen, medizinische Geräte, Smart-Home-Produkte, Handterminals, tragbare Messinstrumente und eingebettete HMI-Anwendungen.

Grundspezifikationen
Displaygröße: 2,9 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 376 (RGB) × 960
Aktiver Bereich: 26,51 × 67,68 mm
Abmessungen: 31,20 × 76,60 × 2,11 mm
Pixelpitch: 0,0825 × 0,0825 mm
Blickrichtung: All O'Clock
Treiber-IC: ST7701S
Schnittstelle: SPI + 18-Bit RGB
Hintergrundbeleuchtung: 4 × weiße LEDs
Analoge Betriebsspannung: 2,8 V (typ.)

Optische Eigenschaften
Kontrastverhältnis: 600:1
Farbumfang: 60%
Helligkeit: 300 cd/m²
Leuchtdichte-Uniformität: 80%
Blickwinkel (CR ≥ 10): 80°/80°/80°/80°
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤90% rF (60°C)

Mechanische Zeichnung
Mechanische Zeichnung und Modulkontur werden als Referenz für Integration und Montage bereitgestellt.

Technische Spezifikationen

• Modell: YX29002A
• Displaygröße: 2,9 Zoll
• Auflösung: 376×960 (RGB)
• Paneltyp: IPS, transmissives TFT
• Schnittstelle: SPI + 18-Bit RGB
• Treiber-IC: ST7701S
• Aktiver Bereich: 26,51 × 67,68 mm
• Abmessungen: 31,20 × 76,60 × 2,11 mm
• Hintergrundbeleuchtung: 4 × weiße LEDs
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 600:1
• Pixelpitch: 0,0825 × 0,0825 mm
• Blickwinkel: All O'Clock (80°/80°/80°/80°)
• Betriebstemp.: -20°C bis +70°C
• Lagerungstemp.: -30°C bis +80°C
• Typische analoge Betriebsspannung: 2,8 V
