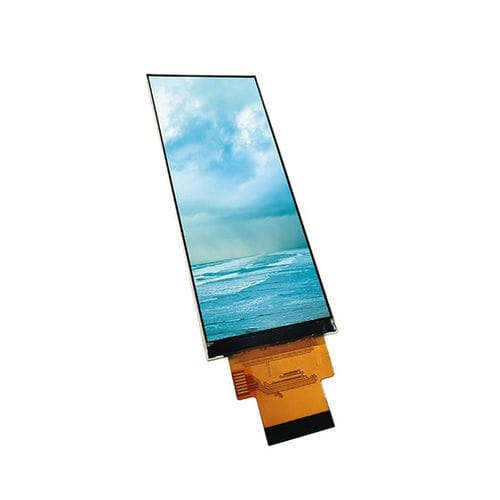

Displaymodul / TFT LCD YX40009A

IPSFarb400 x 960

Produktübersicht
Das YX40009A ist ein 4,0-Zoll IPS TFT-LCD-Modul mit einer RGB-Auflösung von 400 × 960 und einer SPI + 18-Bit RGB Schnittstelle. Entwickelt für Industrieautomatisierung, medizinische Geräte, Handterminals und eingebettete HMIs, bietet es All O'Clock Sichtwinkel, stabile Farbwiedergabe und ein schlankes Gehäuse für die Integration in kompakte Produkte.

Hauptmerkmale

• Treiber-IC: ST7701S mit Unterstützung von SPI + RGB für flexible Registersteuerung und schnelle RGB-Datenübertragung.
• Schlankes mechanisches Design, geeignet für kompakte elektronische Geräte.
• Hintergrundbeleuchtung: weiße LEDs × 8; typische analoge Betriebsspannung: 2,8 V.
• Weiter Betriebstemperaturbereich und Feuchtigkeitsresistenz für industrielle Umgebungen.
• Ausgewogene optische Leistung: Kontrast, Helligkeit und Reaktionszeit auf HMI-Anwendungen abgestimmt.

Mechanik & Optik
Das Modul verfügt über einen kompakten Umriss und ein transmissives IPS-Panel, das breite Betrachtungswinkel und gleichmäßige Farben aus allen Blickrichtungen gewährleistet. Mechanische Abmessungen und optische Kennwerte erleichtern die Integration in Bedienpanels und Handgehäuse.

Anwendungen

• Industrielle HMIs und intelligente Steuerungen
• Medizinische Geräte und tragbare Diagnoseinstrumente
• Handterminals und Embedded-Geräte
• Smart-Home-Steuerungen und kompakte Konsumelektronik

Mechanische Zeichnung / Bilder
Umrisszeichnungen und Produktbilder werden zur Unterstützung des Gehäusedesigns, der Montage und der Steckplatzplanung während der Entwicklung bereitgestellt.

Technische Daten

• Modell: YX40009A
• Displaygröße: 4,0 Zoll
• Auflösung: 400 (RGB) × 960
• LCD-Typ: IPS TFT-LCD, transmissiv
• Aktive Fläche: 39.18 × 94.03 mm
• Gehäuseabmessungen: 42.90 × 102.08 × 2.23 mm
• Pixelpitch: 0.0979 × 0.0979 mm
• Betrachtungsrichtung: All O'Clock (IPS)
• Treiber-IC: ST7701S
• Schnittstelle: SPI + 18-Bit RGB
• Hintergrundbeleuchtung: weiße LEDs × 8
• Analoge Betriebsspannung: 2,8 V typ.
• Kontrastverhältnis (typisch): 600:1
• Farbumfang (typisch): 60%
• Helligkeit (typisch): 400 cd/m²
• Gleichmäßigkeit der Leuchtdichte (typisch): 80%
• Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
• Ansprechzeit (typisch): 25 ms
• Umriss-/Mechanikzeichnung als Bild verfügbar
• Betriebstemperatur: -20°C ~ +70°C
• Lagertemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤90% rF (60°C)
