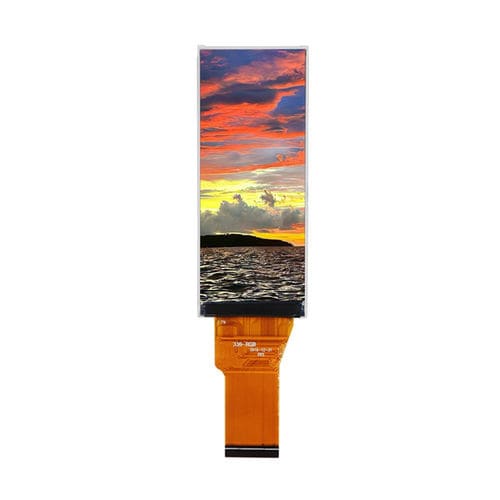

Displaymodul / TFT LCD YX32010A

IPSFarb320 x 820

Produktübersicht
Das Yousee YX32010A ist ein 3,2-Zoll IPS TFT-LCD-Modul mit 320×820 RGB-Auflösung und kombinierter SPI + 16-Bit RGB-Schnittstelle. Angetrieben vom ST7701S-Treiber bietet es den breiten All O'Clock-IPS-Betrachtungswinkel, gleichmäßige Farbwiedergabe und flüssige Grafikdarstellung. Das Dual-Interface ermöglicht einfache MCU-Initialisierung über SPI und schnellen RGB-Datentransfer für Embedded-, IoT- und Industrieanwendungen.

Hauptmerkmale

• 3,2-Zoll IPS TFT-LCD, transmissiv
• Auflösung: 320 (RGB) × 820
• Schnittstelle: SPI + 16-Bit RGB
• Driver IC: ST7701S
• Backlight: Weiße LED × 4
• Großer Blickwinkel (All O'Clock)

Basisdaten

• Aktiver Bereich: 26,40 × 67,65 mm
• Außenmaße: 31,20 × 76,60 × 2,40 mm
• Pixelpitch: 0,0825 × 0,0825 mm
• Analoge Betriebsspannung: 2,8 V (typ.)

Optische Eigenschaften

• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 600:1
• Farbumfang: 60%
• Ansprechzeit: 25 ms
• Blickwinkel (CR ≥ 10): 80°/80°/80°/80°
• Leuchtdichtegleichmäßigkeit: 80%

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (bei 60°C)

Mechanik

• Außenmaße: 31,20 × 76,60 × 2,40 mm
• Aktiver Bereich: 26,40 × 67,65 mm

Anwendungen

• Industrielle Human-Machine-Interfaces (HMI)
• Intelligente Steuerungen und Smart-Home-Geräte
• Medizinische Geräte
• Tragbare Terminals und IoT-Geräte
• Embedded-Display-Systeme

Technische Daten

• Modell: YX32010A
• Displaygröße: 3,2 Zoll
• Auflösung: 320 (RGB) × 820
• LCD-Typ: IPS TFT-LCD, transmissiv
• Driver IC: ST7701S
• Schnittstelle: SPI + 16-Bit RGB
• Backlight: Weiße LED × 4
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 600:1
• Farbumfang: 60%
• Blickwinkel: All O'Clock
• Ansprechzeit: 25 ms
• Analoge Betriebsspannung: 2,8 V (typ.)
