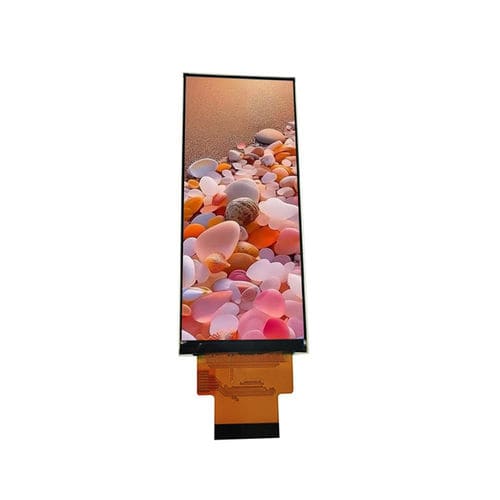

Displaymodul / TFT LCD YX40009B

TFTIPSFarb

Beschreibung
Das YX40009B ist ein 4,0-Zoll IPS TFT-LCD-Modul mit 400×960 RGB-Auflösung und MIPI-Schnittstelle, geeignet für Industrieautomation, medizinische Geräte, Smart-Home-Anwendungen, Handterminals, tragbare Instrumente und eingebettete HMI-Anwendungen. Der Treiber IC ST7701S sorgt für scharfe Bildqualität, lebendige Farben und einen All O'Clock IPS-Betrachtungswinkel für gleichmäßige Farbwiedergabe und gute Sichtbarkeit aus allen Richtungen. Die MIPI-Schnittstelle unterstützt Hochgeschwindigkeitsdatenübertragung und die Kompatibilität mit Linux-, Android- und leistungsstarken Embedded-Plattformen. Das schlanke mechanische Design erleichtert die Integration in kompakte Embedded-Systeme.

Grundlegende Spezifikationen
Displaygröße: 4,0 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 400 (RGB) × 960
Aktive Fläche: 39.18 × 94.03 mm
Außenmaße: 42.90 × 102.08 × 2.23 mm
Pixelabstand: 0.0979 × 0.0979 mm
Betrachtungsrichtung: All O'Clock
Driver IC: ST7701S
Schnittstelle: MIPI
Hintergrundbeleuchtung: Weiße LEDs × 8
Analoge Versorgungsspannung: 2,8 V typ.

Mechanische Zeichnung
Mechanische Zeichnung und Maßdiagramm sind als Integrationsreferenz verfügbar.

Optische Eigenschaften
Auflösung: 400 × 960
Kontrastverhältnis: 600 : 1 (typ.)
Farbumfang: 60% (typ.)
Helligkeit: 400 cd/m² (typ.)
Leuchtdichtegleichmäßigkeit: 80% (typ.)
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 25 ms (typ.)

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% rF (60°C)

Merkmale / Technische Daten

• Modell: YX40009B
• Displaygröße: 4,0 Zoll
• Auflösung: 400×960 RGB
• LCD-Typ: IPS TFT-LCD, transmissiv
• Betrachtungsrichtung: All O'Clock (IPS)
• Driver IC: ST7701S
• Schnittstelle: MIPI
• Aktive Fläche: 39.18 × 94.03 mm
• Außenmaße: 42.90 × 102.08 × 2.23 mm
• Pixelabstand: 0.0979 × 0.0979 mm
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Analoge Betriebsspannung: 2.8 V (typ.)
• Helligkeit: 400 cd/m² (typ.)
• Kontrastverhältnis: 600:1 (typ.)
• Farbumfang: 60% (typ.)
• Leuchtdichtegleichmäßigkeit: 80% (typ.)
• Betrachtungswinkel (CR≥10): 80°/80°/80°/80°
• Ansprechzeit: 25 ms (typ.)
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% rF (60°C)
