Displaymodul / TFT LCD YX21002A

IPSFarbhochauflösend

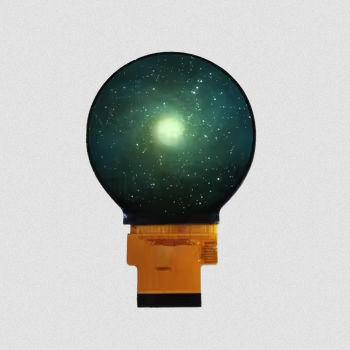

Übersicht Das YX21002A ist ein hochauflösendes, rundes 2,1-Zoll-TFT-LCD-Anzeigemodul mit einer Auflösung von 480 × 480 RGB und einer MIPI-DSI-Schnittstelle. Es wurde für Wearables, Smart-Home-Produkte, medizinische Geräte und fortschrittliche eingebettete Systeme entwickelt. Das Modul basiert auf dem Treiber-IC ST7701S und wurde mit IPS-TFT-Technologie hergestellt. Es bietet einen All-O’Clock-Betrachtungswinkel, lebendige Farben, hervorragende Bildschärfe und eine gleichbleibende Bildqualität aus jeder Blickrichtung. Die schnelle MIPI-Schnittstelle ermöglicht eine rasche Datenübertragung und eignet sich für Linux, Android und andere leistungsstarke Embedded-Plattformen. Wichtigste Merkmale

• Rundes 2,1-Zoll-TFT-LCD-Modul, hohe Auflösung von 480×480 RGB
• Schnittstelle: MIPI DSI für schnelle Datenübertragung
• Treiber-IC: ST7701S
• IPS-Technologie für einen All-O’Clock-Betrachtungswinkel
• Weiße LED-Hintergrundbeleuchtung (4 LEDs)
• Kompakte Abmessungen und schlankes Profil, geeignet für Wearables und eingebettete Geräte

Grundlegende Spezifikationen Displaygröße: 2,1 Zoll LCD-Typ: TFT-LCD, transmissiv Auflösung: 480 (RGB) × 480 Aktiver Bereich: 53,28 × 53,28 mm Außenabmessungen: 56,18 × 59,71 × 2,30 mm Pixelabstand: 0,111 × 0,111 mm Betrachtungswinkel: All-O’Clock (IPS) Treiber-IC: ST7701S Schnittstelle: MIPI DSI Hintergrundbeleuchtung: 4 weiße LEDs Analogspannung (VCI): 2,8 V (typ.) Logikspannung (IOVCC): 1,8 V (typ.) Optische Eigenschaften Auflösung: 480 × 480 Kontrastverhältnis (typisch): 600 : 1 Farbraum (typisch): 60 % Helligkeit (typisch): 300 cd/m² Leuchtdichtegleichmäßigkeit (typisch): 80 % Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80° (typisch) Ansprechzeit (typisch): 25 ms Betriebsbedingungen Betriebstemperatur: -20 °C bis +70 °C Lagertemperatur: -30 °C bis +80 °C Luftfeuchtigkeit: ≤ 90 % r. F. (bei 60 °C) Mechanik Kompakte Abmessungen: 56,18 × 59,71 × 2,30 mm; Aktiver Anzeigebereich: 53,28 × 53,28 mm. Mechanische Zeichnung in der Produktdokumentation verfügbar (mechanische Abbildung auf der Produktseite). Anwendungen Geeignet für Smartwatches, tragbare Elektronik, Smart-Home-Geräte, medizinische Terminals, industrielle HMIs, KI-Geräte und IoT-Anwendungen. Technische Daten / Spezifikationen

• Modell: YX21002A
• Displaygröße: 2,1 Zoll
• Auflösung: 480 (RGB) × 480
• LCD-Typ: TFT-LCD, transmissiv
• Betrachtungsrichtung: IPS (All O'Clock)
• Treiber-IC: ST7701S
• Schnittstelle: MIPI DSI
• Aktiver Bereich: 53,28 × 53,28 mm
• Außenabmessungen: 56,18 × 59,71 × 2,30 mm
• Pixelabstand: 0,111 × 0,111 mm
• Hintergrundbeleuchtung: 4 weiße LEDs
• Analogspannung (VCI): 2,8 V (typ.)
• Logikspannung (IOVCC): 1,8 V (typ.)
• Kontrastverhältnis: 600 : 1 (typ.)
• Farbraum: 60 % (typ.)
• Helligkeit: 300 cd/m² (typ.)
• Leuchtdichtegleichmäßigkeit: 80 % (typ.)
• Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
• Ansprechzeit: 25 ms (typ.)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -30 °C bis +80 °C
• Luftfeuchtigkeit: ≤ 90 % r. F. (bei 60 °C)
