Displaymodul / TFT LCD YX40025A

IPSFarbhochauflösend

Produktübersicht

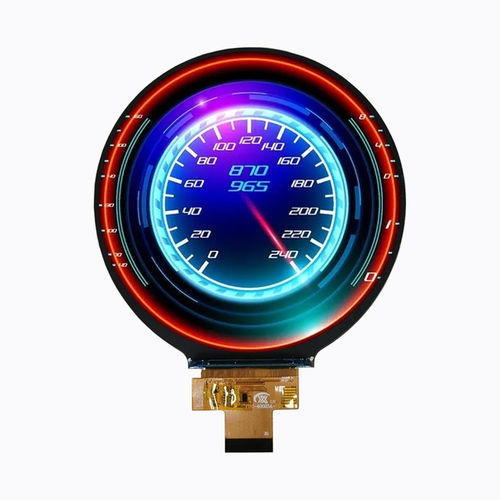

Das YX40025A ist ein rundes 4.0-Zoll High-Resolution TFT-LCD-Modul mit 720×720 RGB-Pixeln und einer 3SPI + 18-Bit RGB-Schnittstelle. Auf IPS-Technologie basierend bietet es All O'Clock-Betrachtung, weite Blickwinkel, präzise Farbwiedergabe und konstante Bildklarheit für industrielle HMIs und eingebettete Terminals.

Hauptmerkmale

• Displaygröße: 4.0 Zoll rund
• Auflösung: 720 (RGB) × 720
• Schnittstelle: 3SPI + 18-Bit RGB (3SPI Initialisierung + 18-Bit RGB-Daten)
• Blickrichtung: IPS (All O'Clock)
• Hintergrundbeleuchtung: Weiße LEDs × 6
• Schlankes mechanisches Profil und kompakte Bauform

Grundlegende Spezifikationen
Item: Specification
Displaygröße: 4.0 inch
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 720
Aktive Fläche: 101.52 × 101.52 mm
Außenmaße: 105.6 × 109.87 × 2.09 mm
Pixelpitch: 0.141 × 0.141 mm
Blickrichtung: All O'Clock (IPS)
Driver IC: —
Schnittstelle: 3SPI + 18-bit RGB
Hintergrundbeleuchtung: Weiße LEDs × 6
Analoge Betriebsspannung (VCC): 3.2 V Typ.
Logische Betriebsspannung (IOVCC): 1.8 V Typ.

Optische Eigenschaften
Auflösung: 720 × 720
Kontrastverhältnis: 1200 : 1
Farbraum: 60%
Helligkeit: 300 cd/m²
Leuchtdichtegleichmäßigkeit: 80%
Blickwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 30 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% RH (60°C)

Mechanische Zeichnung
Mechanische Umrisse und Zeichnung werden zur Integration und Montage bereitgestellt.

Anwendungen

• Industrie-Bedienfelder und HMIs
• Smart-Home-Geräte und IoT-Terminals
• Medizinische Instrumente und Geräte
• AI-Terminals und Embedded-Systeme

Technische Daten

• Modell: YX40025A
• Displaygröße: 4.0 inch
• Auflösung: 720 (RGB) × 720
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 101.52 × 101.52 mm
• Außenmaße: 105.6 × 109.87 × 2.09 mm
• Pixelpitch: 0.141 × 0.141 mm
• Blickrichtung: IPS (All O'Clock)
• Schnittstelle: 3SPI + 18-bit RGB
• Hintergrundbeleuchtung: Weiße LEDs × 6
• Analoge Betriebsspannung (VCC): 3.2 V Typ.
• Logische Betriebsspannung (IOVCC): 1.8 V Typ.
• Kontrastverhältnis: 1200 : 1
• Helligkeit: 300 cd/m²
• Farbraum: 60%
• Ansprechzeit: 30 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤90% RH (60°C)
