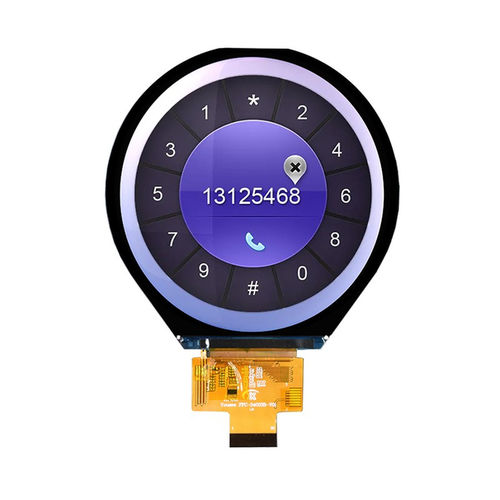

Displaymodul / TFT LCD YX34003A

IPSFarb800 x 800

Übersicht
Das YX34003A ist ein rundes 3,4″ TFT-LCD-Modul mit einer RGB-Auflösung von 800×800 und einer MIPI DSI-Schnittstelle. Es verfügt über ein IPS-Panel mit weitem Blickwinkel (All O'Clock), den Treiber JD9365DA und eine weiße Hintergrundbeleuchtung mit 8 LEDs und eignet sich zur Integration in Smart-Home-Geräte, industrielle Steuerpanele, medizinische Instrumente sowie eingebettete HMI/AI-Terminals.

Hauptmerkmale

• 3,4″ rundes TFT-LCD
• Auflösung: 800 (RGB) × 800
• Schnittstelle: MIPI DSI (High-Speed)
• Driver IC: JD9365DA
• Betrachtung: IPS All O'Clock (weiter Betrachtungswinkel)
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Kompatibel mit Linux, Android und leistungsfähigen Embedded-Plattformen

Grundspezifikationen

• Displaygröße: 3,4″
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 87,6 × 87,6 mm
• Außenmaße: 94,9 × 96,9 × 2,25 mm
• Pixelpitch: 0,1095 × 0,1095 mm
• Typische VCI: 3,2 V; Typische IOVCC: 1,8 V

Optische Kennwerte

• Auflösung: 800 × 800
• Helligkeit: 500 cd/m²
• Kontrastverhältnis: 800:1
• Farbabdeckung: 60%
• Gleichmäßigkeit der Leuchtdichte: 80%
• Sichtwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
• Ansprechzeit: 25 ms

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungen

• Smart-Home-Geräte
• Industrielle Steuerungsausrüstung und Bedienpanels
• Medizinische Instrumente
• AI-Terminals und fortschrittliche Embedded-HMI

Technische Daten

• Modell: YX34003A
• Displaygröße: 3,4″ (rund)
• Auflösung: 800×800 RGB
• Displaytyp: Rundes TFT, transmissiv
• Anzeige-Technologie: IPS (All O'Clock)
• Driver IC: JD9365DA
• Schnittstelle: MIPI DSI
• Aktive Fläche: 87,6 × 87,6 mm
• Außenmaße: 94,9 × 96,9 × 2,25 mm
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Typische VCI: 3,2 V; Typische IOVCC: 1,8 V
• Helligkeit: 500 cd/m²; Kontrast: 800:1; Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C; Lagerung: -30°C bis +80°C
