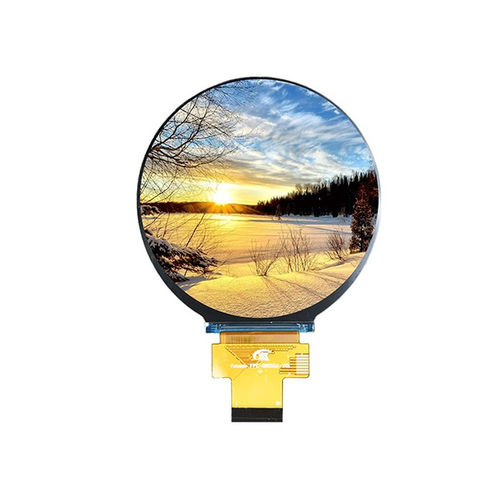

Displaymodul / TFT LCD YX28053A

IPSFarbhochauflösend

Produktübersicht
Das Yousee YX28053A ist ein rundes 2,76-Zoll TFT-LCD-Displaymodul mit hoher Auflösung 480×480 RGB und MIPI DSI Schnittstelle. Angetrieben vom ST7701S Treiber und mit IPS-Technologie bietet es All O'Clock Betrachtungswinkel mit präziser Farbwiedergabe und gleichmäßiger Bildqualität aus allen Richtungen. Die schnelle MIPI DSI Schnittstelle ermöglicht zügige Datenübertragung und flüssige Grafikleistung, geeignet für Wearables, Smart-Home-Geräte, industrielle Bedienpanels, medizinische Terminals und Embedded-Systeme unter Linux, Android und anderen Plattformen.

Grundlegende Spezifikationen
Displaygröße: 2,76 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 480
Aktive Fläche: 70,128 × 70,128 mm
Außenmaße: 73,03 × 76,48 × 2,26 mm
Pixelpitch: 0,1461 × 0,1461 mm
Betrachtungsrichtung: All O'Clock (IPS)
Driver IC: ST7701S
Schnittstelle: MIPI DSI
Hintergrundbeleuchtung: Weiße LEDs × 4
Analoge Betriebsspannung (VCI) typisch: 3,2 V
Logikbetriebsspannung (IOVCC) typisch: 1,8 V

Optische Eigenschaften
Auflösung: 480 × 480
Kontrastverhältnis: 1200:1 (typ.)
Farbumfang: 60% (typ.)
Helligkeit: 500 cd/m² (typ.)
Leuchtdichtegleichmäßigkeit: 80%
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 30 ms (typ.)

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Feuchtigkeit: ≤90% RH (60°C)

Mechanik & Integration
Die kompakte Form und die runde aktive Fläche machen das YX28053A geeignet für ultraflache Integrationen in intelligente Bedienfelder, tragbare HMIs, medizinische Geräte, AI-Terminals und IoT-Anwendungen. Mechanische Zeichnungen und Modulabmessungen werden zur Integrationsreferenz bereitgestellt.

Eigenschaften / Technische Spezifikationen

• Modell: YX28053A
• Displaygröße: 2,76 Zoll rund
• Auflösung: 480×480 RGB
• Displaytyp: TFT-LCD, transmissiv, IPS (All O'Clock)
• Driver IC: ST7701S
• Schnittstelle: MIPI DSI
• Aktive Fläche: 70,128 × 70,128 mm
• Außenmaße: 73,03 × 76,48 × 2,26 mm
• Pixelpitch: 0,1461 × 0,1461 mm
• Hintergrundbeleuchtung: 4 × weiße LEDs
• Helligkeit (typ): 500 cd/m²
• Kontrastverhältnis (typ): 1200:1
• Farbumfang (typ): 60%
• Ansprechzeit (typ): 30 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% RH (60°C)
• Typisches analoges VCI: 3,2 V
• Typisches logisches IOVCC: 1,8 V
