Displaymodul / TFT LCD YX28076A

IPSFarbhochauflösend

Produktübersicht

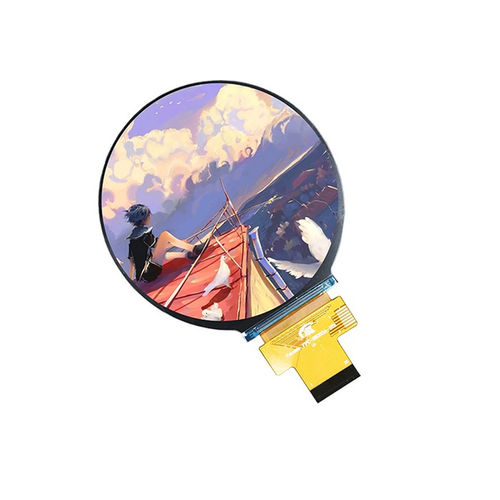

Das YX28076A ist ein rundes 2,76-Zoll hochauflösendes TFT-LCD-Anzeigemodul mit 480×480 RGB-Auflösung und einer 3SPI + 18-Bit RGB-Schnittstelle. Es wird vom Treiber-IC ST7701S gesteuert und verwendet IPS (All O'Clock) Technologie für weite Betrachtungswinkel und gleichbleibende Farbwiedergabe. Das Modul ist vorgesehen für Smart-Home-Produkte, industrielle Steuerungssysteme, medizinische Geräte, Wearables und eingebettete HMI-Anwendungen.

Hauptmerkmale
480×480 RGB-Auflösung; 2,76" Rundes transmissives TFT-LCD; ST7701S Treiber-IC; 3SPI + 18-Bit RGB-Schnittstelle; IPS (All O'Clock) Betrachtung; Hintergrundbeleuchtung 4 × weiße LEDs; kompatibel mit gängigen MCUs, ARM-Prozessoren und Embedded-Plattformen.

Grundlegende Spezifikationen (Tabelle)
Position | Spezifikation
Displaygröße | 2,76 Zoll
LCD-Typ | TFT-LCD, transmissiv
Auflösung | 480 (RGB) × 480
Aktive Fläche | 70,128 × 70,128 mm
Außenmaße | 73,03 × 76,48 × 2,26 mm
Pixelpitch | 0,1461 × 0,1461 mm
Betrachtungsrichtung | All O'Clock
Treiber-IC | ST7701S
Schnittstelle | 3SPI + 18-Bit RGB
Hintergrundbeleuchtung | White LED × 4
Analog-Betriebsspannung (VCI) | 3,2 V typ.
Logic-Betriebsspannung (IOVCC) | 1,8 V typ.

Mechanische Zeichnung
Mechanische Zeichnung und Modulkontur werden als Referenz für Integration und Montage bereitgestellt (Außenmaße: 73,03 × 76,48 × 2,26 mm; aktive Fläche: 70,128 × 70,128 mm).

Optische Eigenschaften (Tabelle)
Parameter | Typisch
Auflösung | 480 × 480
Kontrastverhältnis | 1200 : 1
Farbumfang | 60%
Helligkeit | 500 cd/m²
Gleichmäßigkeit der Leuchtdichte | 80%
Betrachtungswinkel (CR ≥ 10) | 80° / 80° / 80° / 80°
Reaktionszeit | 30 ms

Betriebsbedingungen (Tabelle)
Position | Bereich
Betriebstemperatur | -20°C ~ +70°C
Lagertemperatur | -30°C ~ +80°C
Luftfeuchte | ≤90% RH (60°C)

Anwendungen
Intelligente Bedienfelder, Healthcare-Geräte, AI-Terminals, IoT-Produkte, Wearables, industrielle Embedded-Geräte und andere HMI-Anwendungen.

Technische Daten

• Modell: YX28076A
• Displaygröße: 2,76 Zoll rund
• Auflösung: 480 × 480 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Betrachtung: IPS, All O'Clock
• Treiber-IC: ST7701S
• Schnittstelle: 3SPI + 18-Bit RGB
• Hintergrundbeleuchtung: 4 × weiße LEDs
• Aktive Fläche: 70,128 × 70,128 mm
• Außenmaße: 73,03 × 76,48 × 2,26 mm
• Analoges VCI: 3,2 V (typ.)
• Logisches IOVCC: 1,8 V (typ.)
• Helligkeit: 500 cd/m² (typ.)
• Kontrastverhältnis: 1200:1 (typ.)
• Betriebstemperatur: -20°C bis +70°C
